Inspiron15 3500シリーズはヒンジが構造的に弱いモデルです。

片方に力を掛けて開閉し続けると破損します。複数の修理事例があります。



同じ構造のモデル一覧



故障の原因1

このシリーズのモデルはカバーの強度が弱いことで破損します。



取り付けられているネジが小さいため、ヒンジ開閉時の力が1か所に集まってしまうことが問題です。

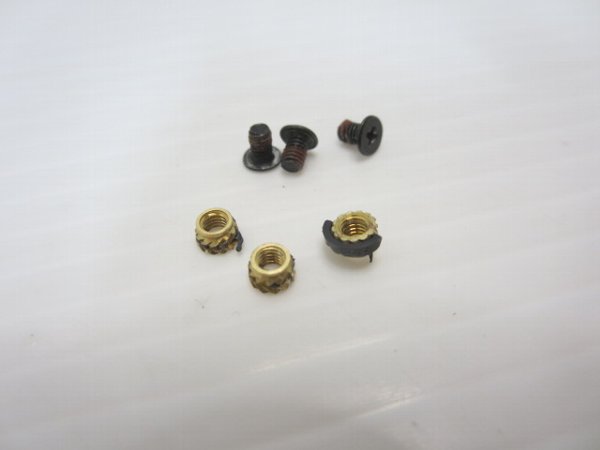

取付用の黒いねじの径が小さいです。



弊社での交換時に力が分散されるように、大きいネジに交換を実施しています。







故障の原因2

ヒンジ自体の動作が固いため、ギコギコしながらの開閉となり、ネジ受け負担がかかります。

対策として、ヒンジの力具合を調整してギコギコの開閉→滑らかな開閉になるように調整を行います。

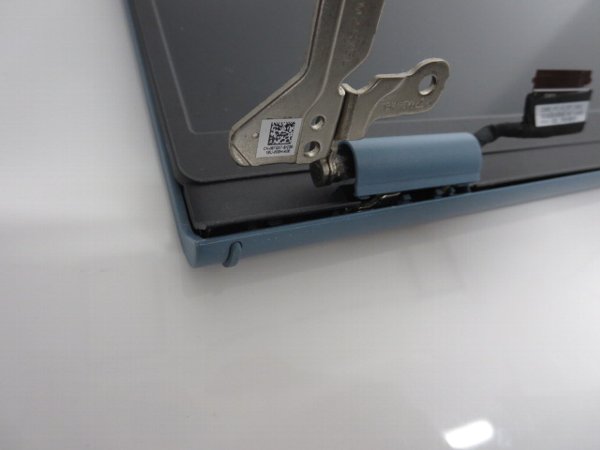

ヒンジのナットを回すと開閉が固くなり、逆に回すと緩むような仕組みです。





このページはカバーを交換した事例です。同じモデルで補修で対応できた事例



修理事例1



故障の内容

蝶番が壊れたとのご依頼。モデルはInspiron15 3511

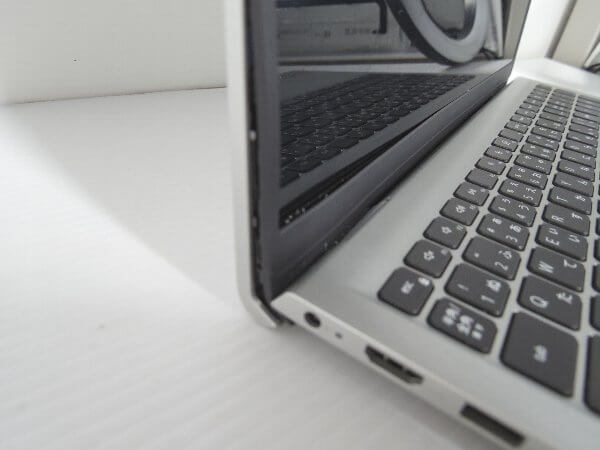

左側のカバーが浮き上がっています。



カバーを取り外して、バッテリーの接続を解除



液晶パネルを固定しているネジとケーブルを外します。

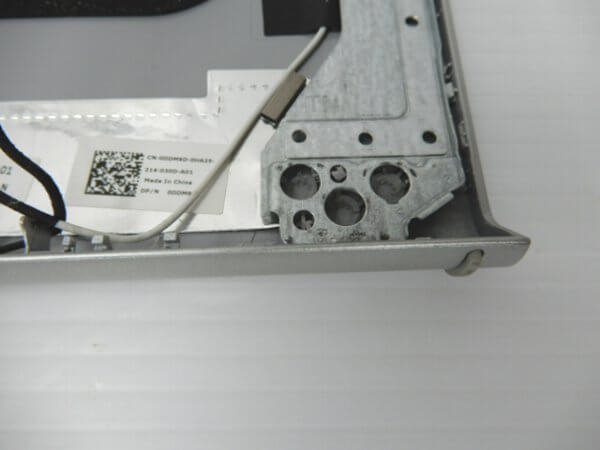

確認するとヒンジを固定するねじ受けが取れていました。



右側は正常



破片





修理作業と故障原因

残っていた破片が少ないため部材を追加して補修しました。





固定させた状態で開閉テストを実施します。

しかし、ミシミシと音がして再度、破損してしまいました。これ以上の補修は困難と判断。

液晶カバーごと交換に変更します。



元の液晶カバーから部品を移動します。ゴムカバー



液晶パネルを取り外し





液晶フレーム



WEBカメラ



無線WIFI用のアンテナ



どこに配線を通すか分からなくなるために撮影して記録します。





パーツの移植完了



元に戻して最後にネジが緩み防止剤（赤い液体が固まります）をつけます。



修理完了

取り外した箇所含めて全体テストを実施



交換後、開閉はスムーズです。



事例2　ヒンジと液晶の両方が破損した事例



故障の内容

右側ヒンジが突然外れ 無理に押し込んだら 液晶が乱れた。 画面左半分は かろうじて 機能している状態です。液晶パネルは右側がほぼ見れません。



LCDカバーも右側が破損。お客様が自ら接着で修理している状態でした。背面がテープで固定されています。



修理作業と故障原因

分解すると接着されていました。ただしネジ受けが取れておりグラグラしています。



仮に液晶パネルだけを交換しても、しばらくすると液晶パネルは破損する可能性が残ります。

LCDカバーとの同時交換でないと難しいと判断。液晶カバーも同時に交換をご提案しました。





取付用のネジも１つサイズ上のものに交換します。





修理完了

液晶カバーと液晶パネルを同時に交換しました。隙間も完全になくなり、画面の開閉もスムーズになりました。



事例3　ヒンジと液晶の両方が破損した事例



故障の内容

左側ヒンジ付近破産し粉々になってます。液晶画面を開閉すると枠が 外れそうになります。



修理内容

液晶フレームを外します。



破損の状態を確認。

完全にネジ受けが破損しています。補修しても再度、故障してしまう可能性が残ります。

カバー交換を提案後、承諾いただきましたので、今回は液晶カバーを交換します。



修理完了

スムーズに開閉できるように回復しています。



事例4　右ヒンジわれ



故障の内容

右のヒンジが割れている。ヒンジわれた後も何度も開閉したとの事。
恐らく破損は悪化しているとのことでした。モデルはInspiron15 3515



開閉するにも困難な状態でした。



修理作業と故障原因

完全に脱落していました。補修困難のため交換を実施します。





修理完了

スムーズに開閉できています。



事例5　左ヒンジ割れ



故障内容

左側のヒンジ破損。 液晶割れはありません。



修理作業と故障原因

ねじ受け破損。ねじ受けプラスチックの多くがおそくら欠損している。LCDカバー交換が望ましいと判断しました。

右は正常でした。



カバー全体を交換します。



修理完了



事例6　ヒンジと液晶の両方が破損



故障の内容

モニターとキーボードの接続部分の破損しています。モデルはInspiron15 3511





修理作業と故障原因





完全に部品がバラバラになっている状態でした。故障が多いモデルのため交換を実施。





修理完了







事例7　左側ヒンジが硬い

Inspiron 15 3511

交換後





事例8　右が破損

Inspiron 15 3511





交換後

隙間もなく正常に交換できています。
