Step
同じ構造のモデル一覧
Inspiron15 5510
Inspiron15 5515
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
DELL Inspiron15 5515の液晶パネル修理動画
＊DELL Inspiron15 5515と同じメーカーのInspiron15 5570の交換動画です。
DELL公式 サービスマニュアル
Inspiron15 5515の画面交換の手順

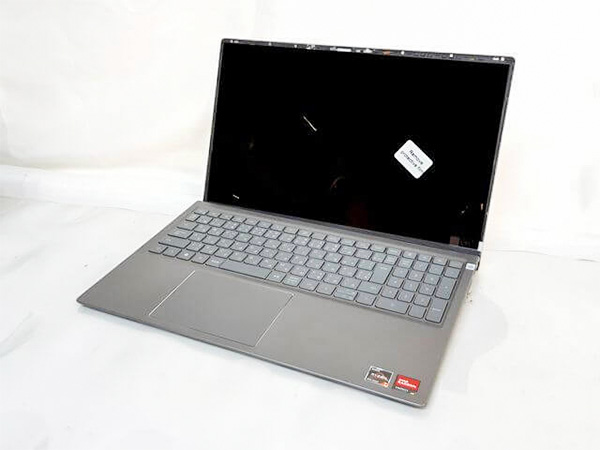

完全に割れているため何も見えません
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索

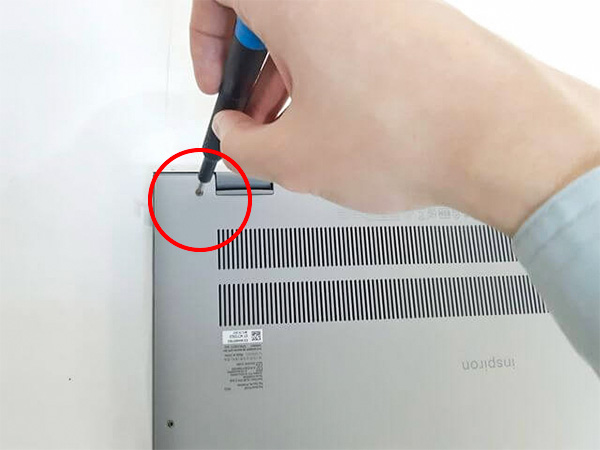

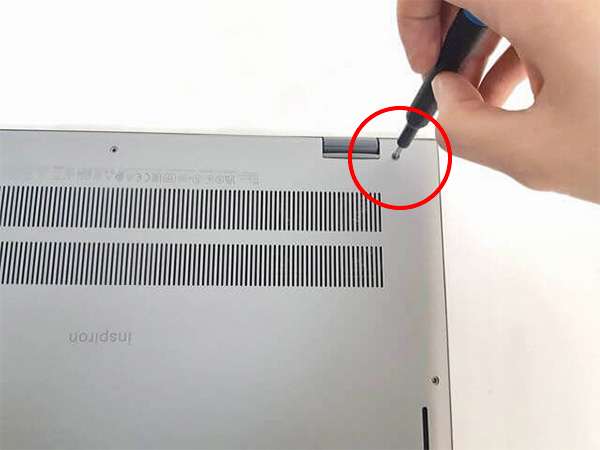

本体カバーのネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

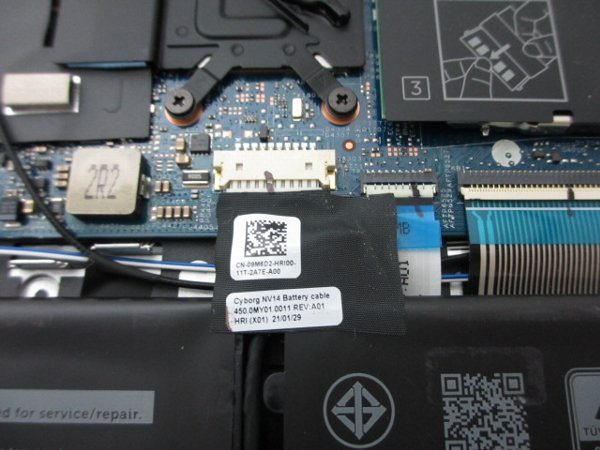

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

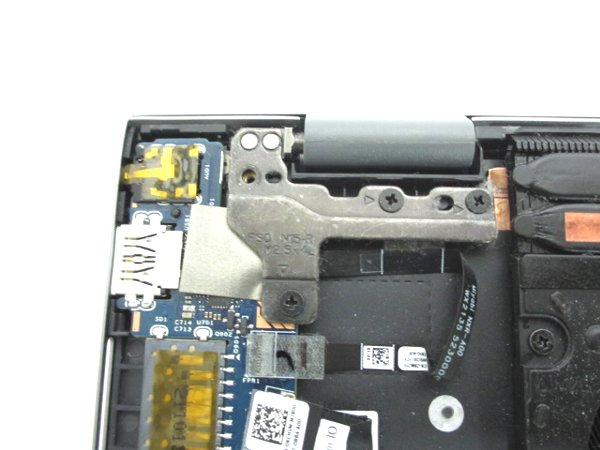

右側のヒンジ固定ねじ3つと液晶ケーブルを取り外し
左のヒンジ固定ねじ3つを取り外し
左右共にヒンジを上向きにします
液晶パネルユニットをスライドして取り出し
このモデルは液晶カバーを固定するための両面テープがしっかりとついているため隙間がほとんどありません。普通のヘラだと入らないためステンレス製の専用ヘラを使用
液晶カバー取り外し用ステンレス製ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

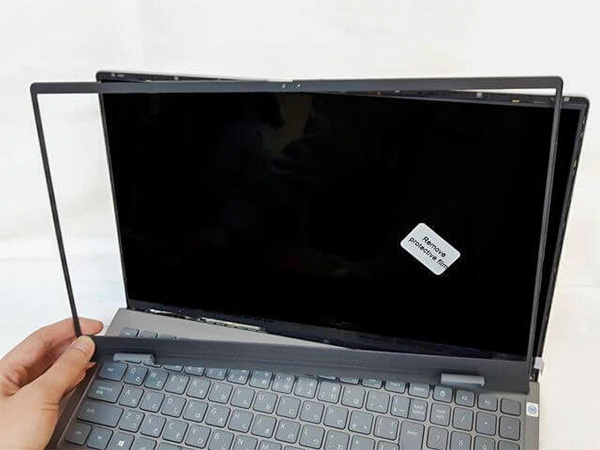

隙間ができたら両面テープを取りながらカバーを外します

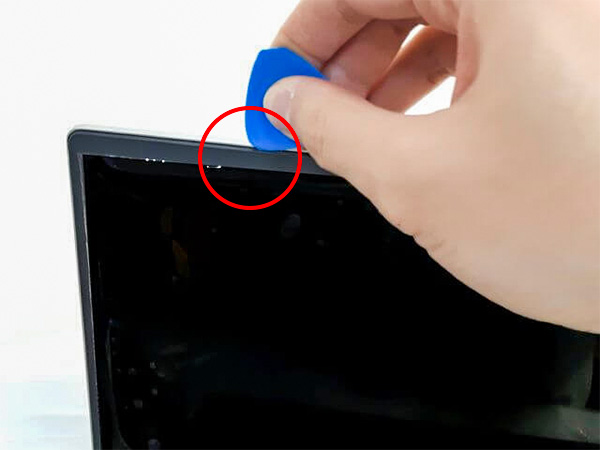

ヒンジカバーの隙間からヘラを入れて隙間を作る
左右の下にある黒い両面テープを引き出し。両面テープはゴム素材で出来ているので少しずつ慎重に上へと引っ張って剥がしていく
ポイントはできるだけ水平にして真っ直ぐに、テープを手繰り寄せながら（長くなったら手前に持ち替える）引くこと。テープが切れません
両面テープは綺麗に剥がすことができれば液晶を戻す際に再利用

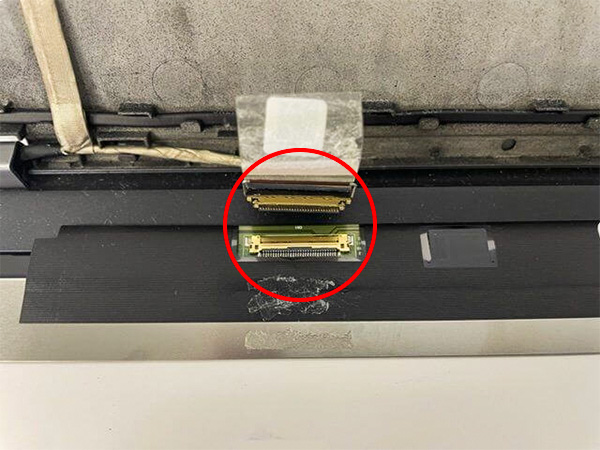

液晶ケーブルを固定しているテープをはがしてケーブルを取り外し
液晶パネルを取り外し
交換用液晶パネルを準備
交換用液晶パネル
- 表面が非光沢品質。解像度はHD (1366 x 768)。形状は正方形です。特殊タイプの液晶パネルが使用されています。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
マザーボード側の液晶ケーブルだけを接続
取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
液晶カバーの下部分の両面テープは一度はがすと再利用できません。完全に除去して新しい両面テープを貼り付け
薄くて加工が容易な両面テープ
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
張り付けた両面テープの左右両端を数センチ上に上げる。液晶カバーを取り付けた後に引き出しやすくなります
最後に両面テープを引き出し

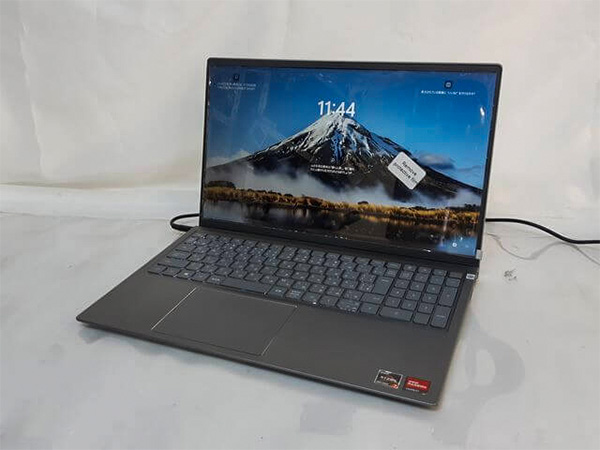

逆の手順で組み立て。正常表示されました。液晶交換完了
