Step
同じ構造のモデル一覧
Vostro15 3501
Vostro15 3500
スペック・仕様表：DELL公式 レビュー記事：1 2
Vostro15 3501
スペック・仕様表：DELL公式 レビュー記事：1
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認

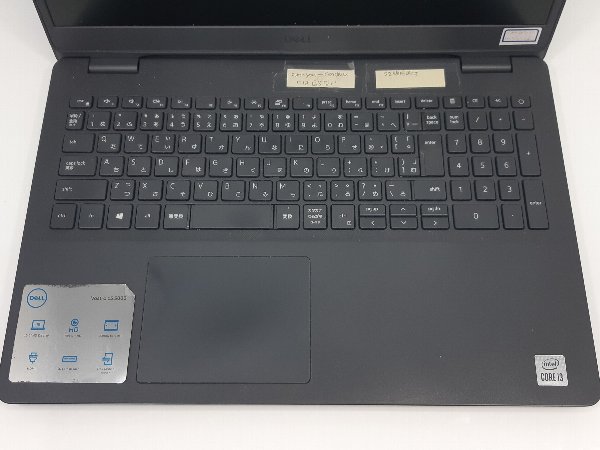

キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
Vostro15 3501の液晶パネル修理動画
DELL公式 サービスマニュアル
Vostro15 3501の画面交換の手順

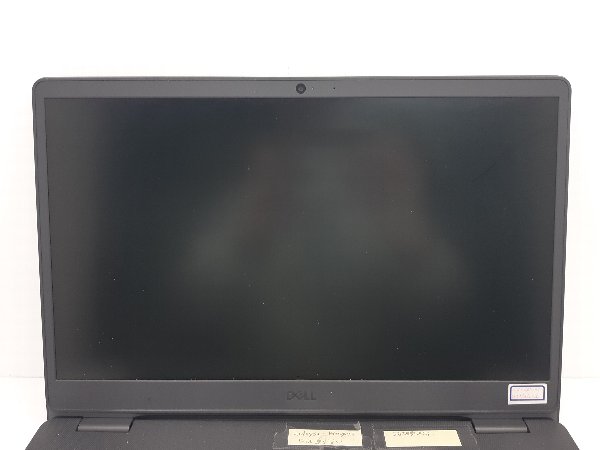

画面が何も見えません
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索

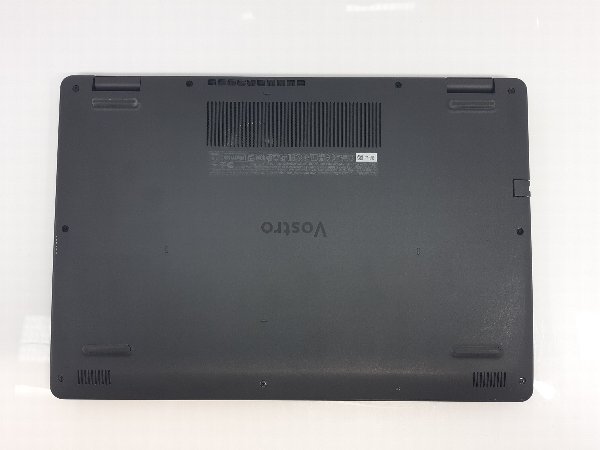

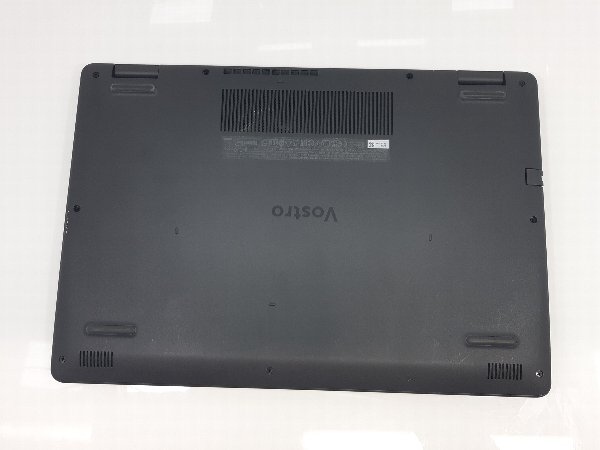

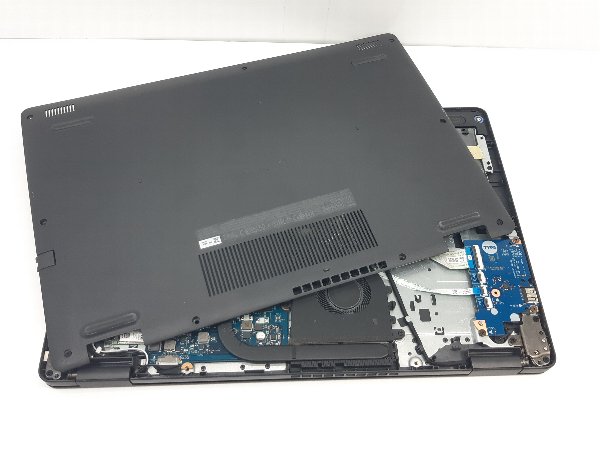

本体裏9個のネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

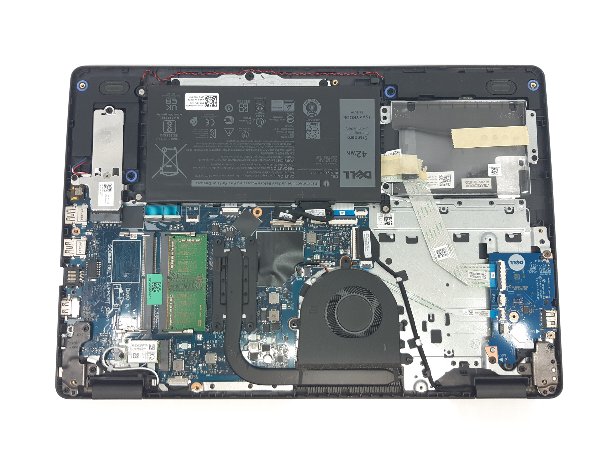

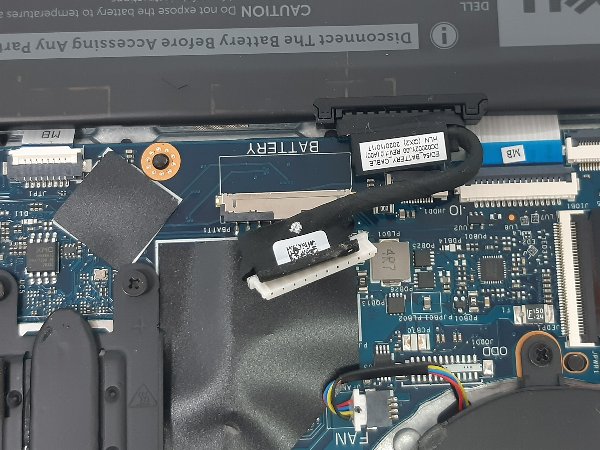

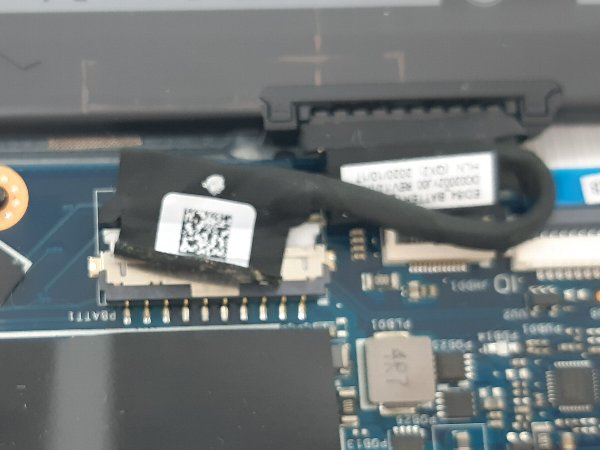

バッテリーコネクタを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

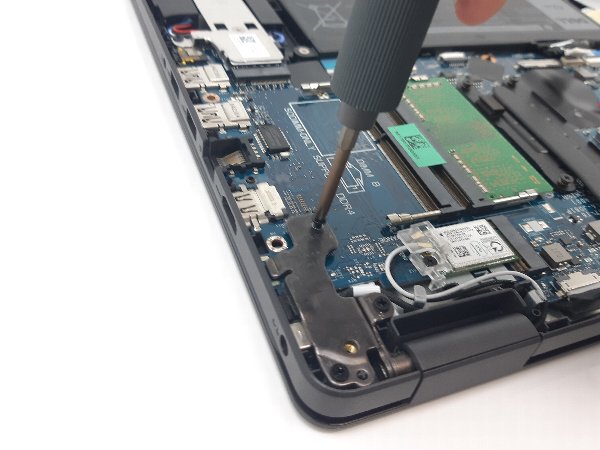

左右のヒンジ固定ネジ3つづ取り外し

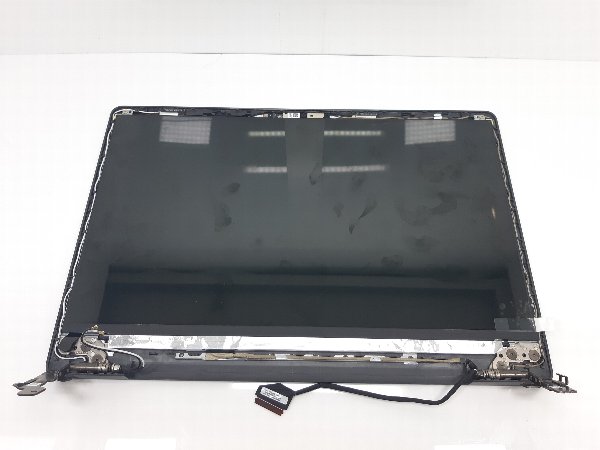

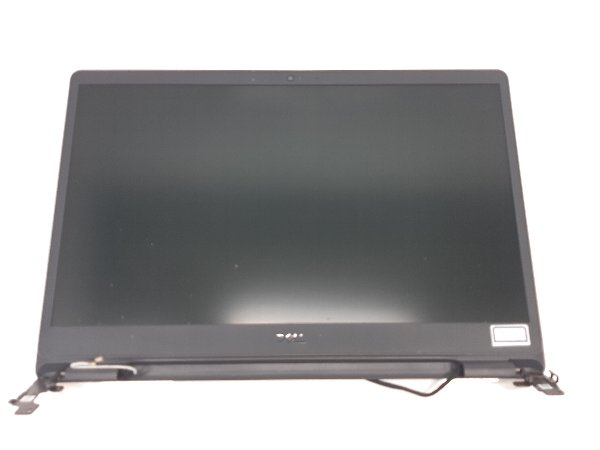

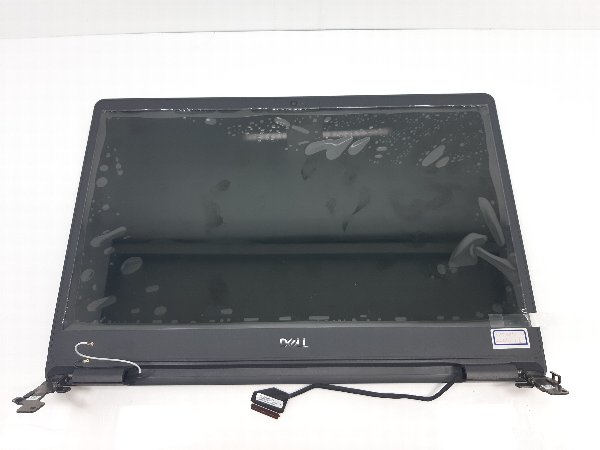

液晶パネルユニットをスライドさせてユニットを取り外し

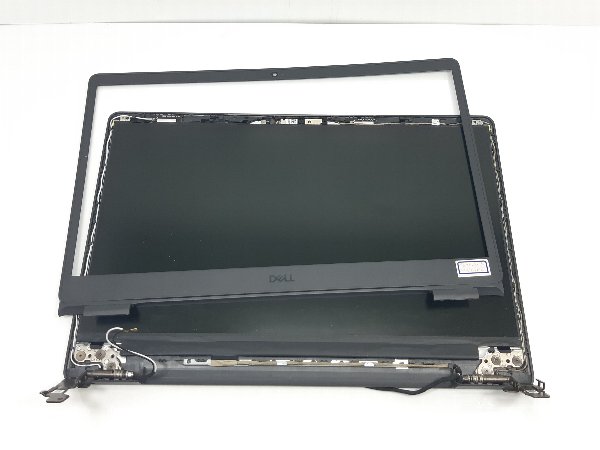

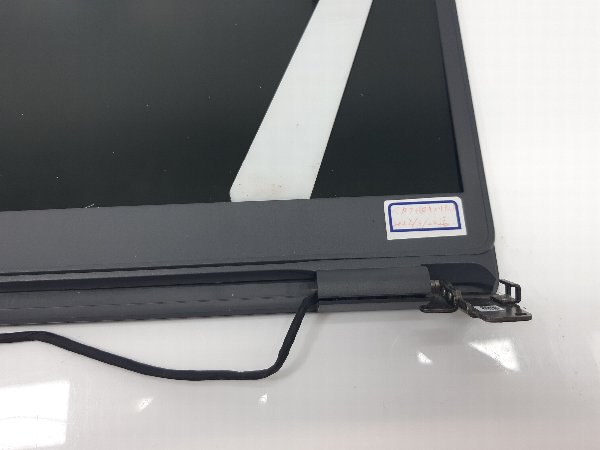

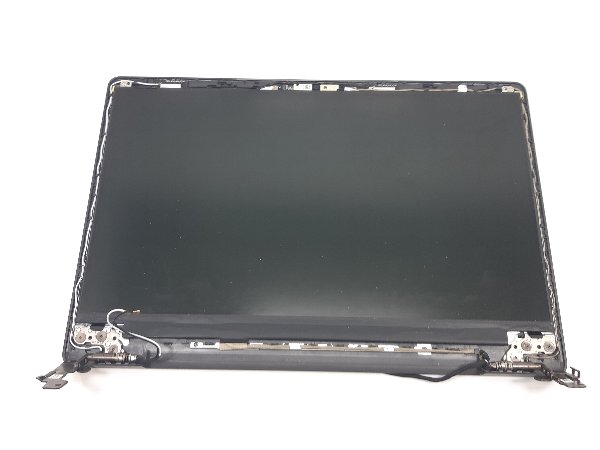

液晶カバーと液晶パネルは爪で固定されています。ヘラをスライドさせて取り外し
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

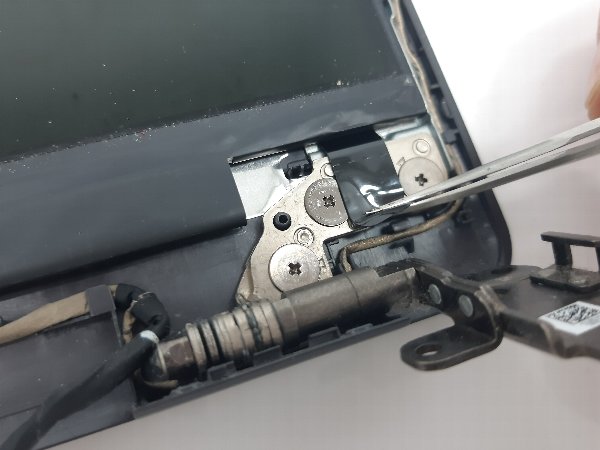

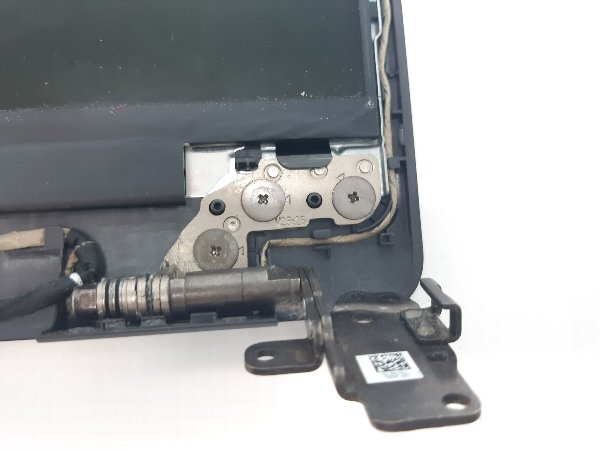

液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し
パソコン修理用ピンセット
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ￥615円（税込）
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

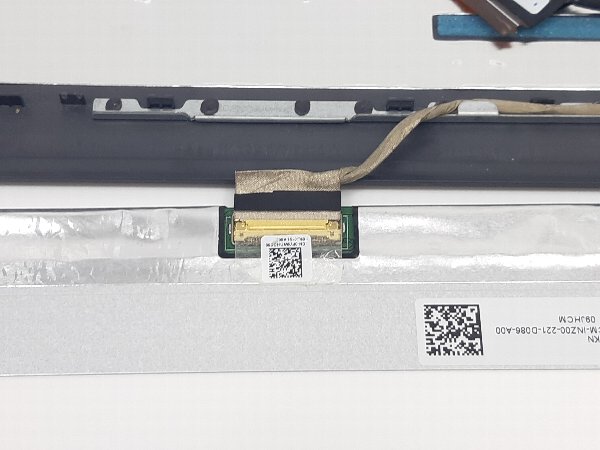

液晶ケーブルを取り外して液晶パネルを取り外し

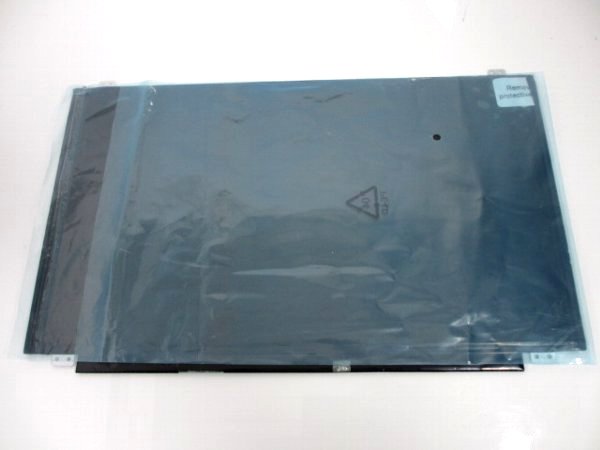

新しい液晶パネルを準備
交換用液晶パネル
交換用の液晶パネル￥8,500円（税込）
- 表面が非光沢品質。解像度は1366x768。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
逆の手順で取り付け

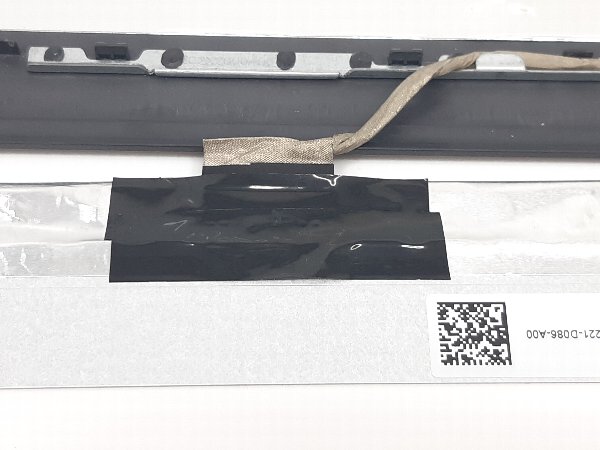

液晶ケーブルには絶縁テープで貼り付け
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

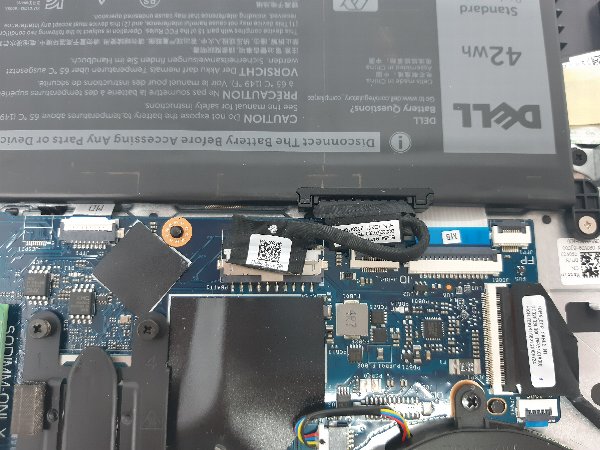

バッテリーを最後に取り付け

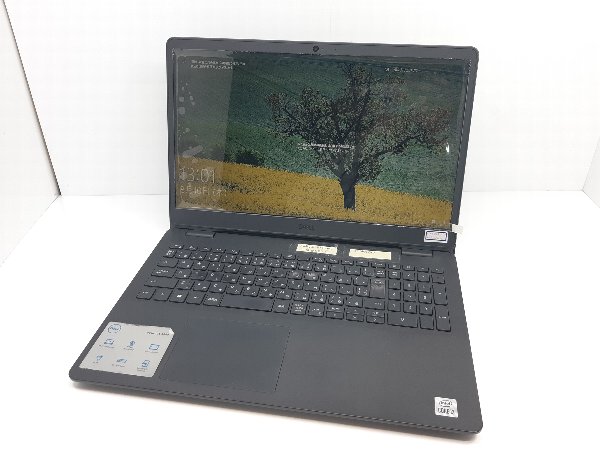

正常表示されました
