【　Inspiron13 5000シリーズを分解・液晶パネル交換修理　】

Inspiron13 5000シリーズの液晶パネル修理動画

DELL公式 サービスマニュアル

　Inspiron13 5390 サービスマニュアル

画面交換の手順

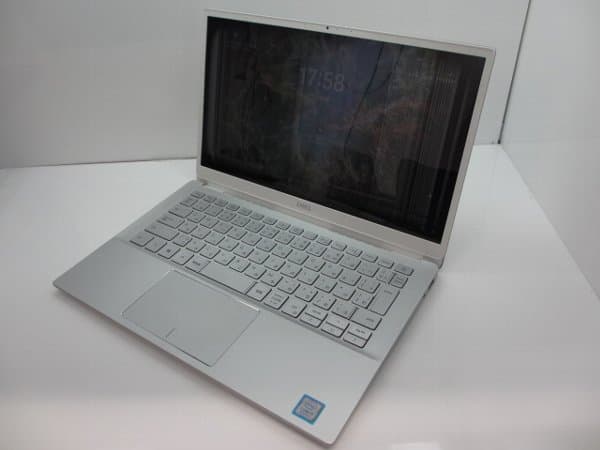

画面にスジが入っています

【関連URL】
　液晶故障の事例と原因

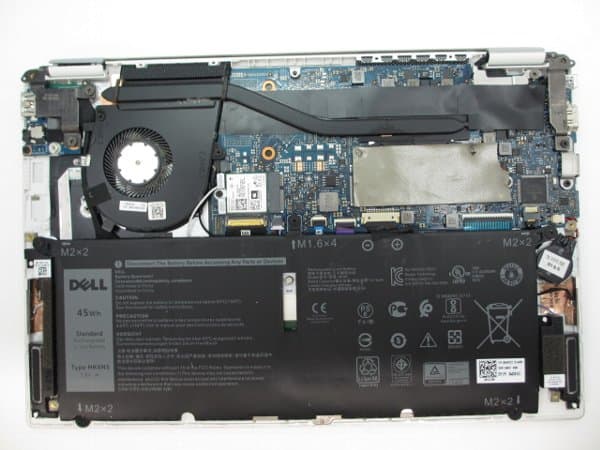

背面カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

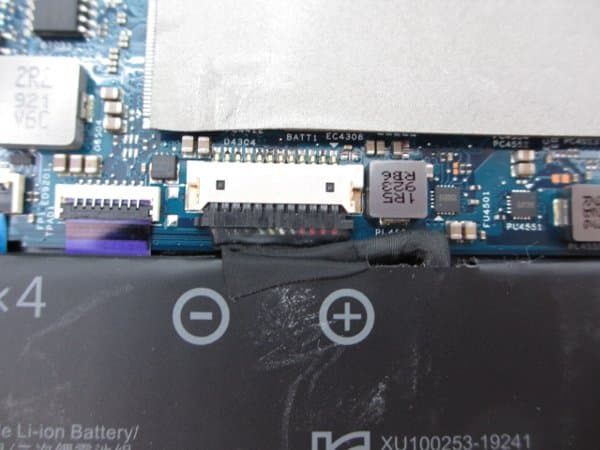

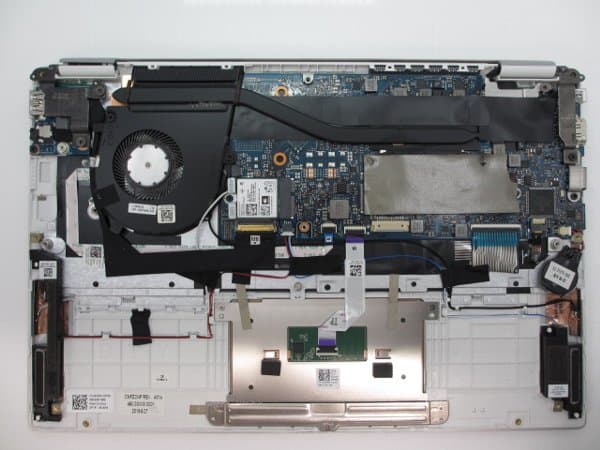

バッテリーを取り外し

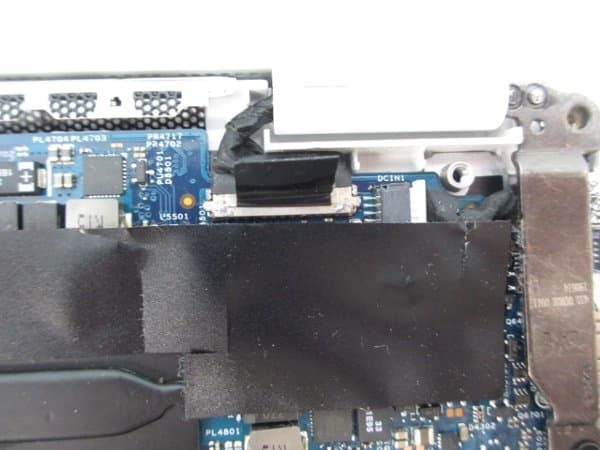

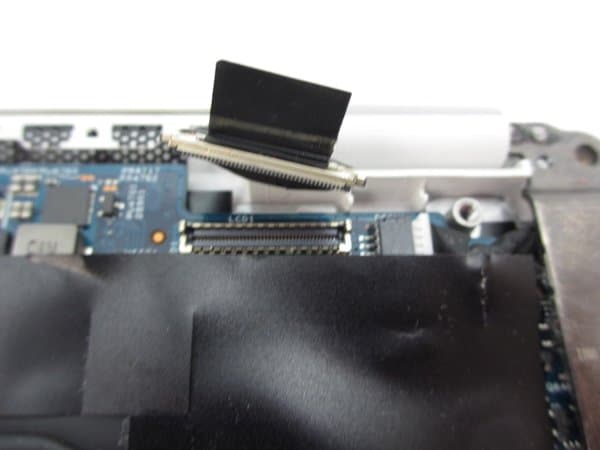

左右のヒンジ固定ネジと、液晶ケーブルを取り外し

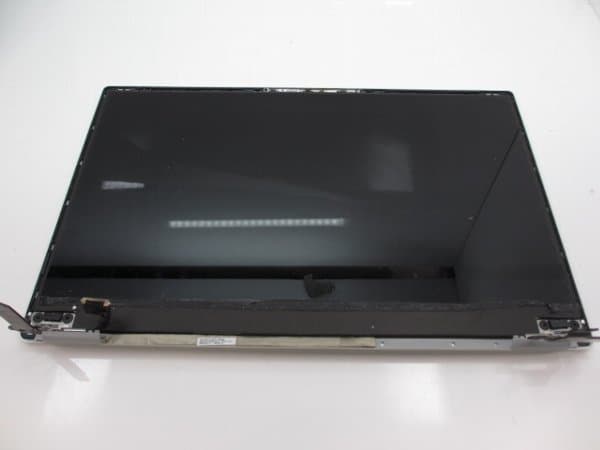

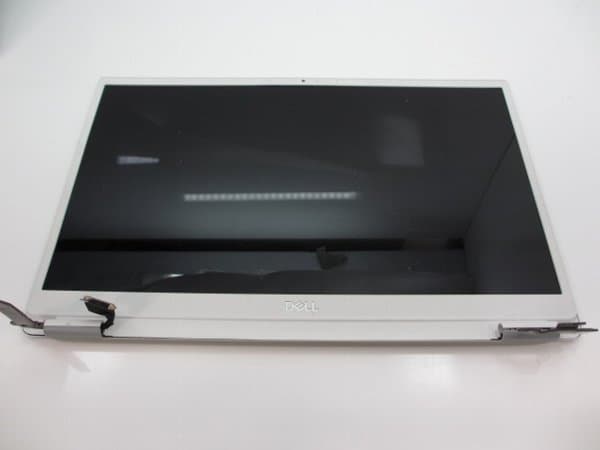

液晶ユニットと本体を分離

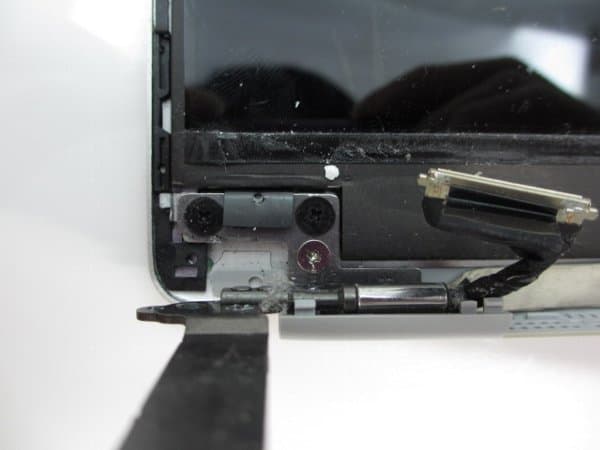

液晶カバーの隙間にヘラを入れてカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

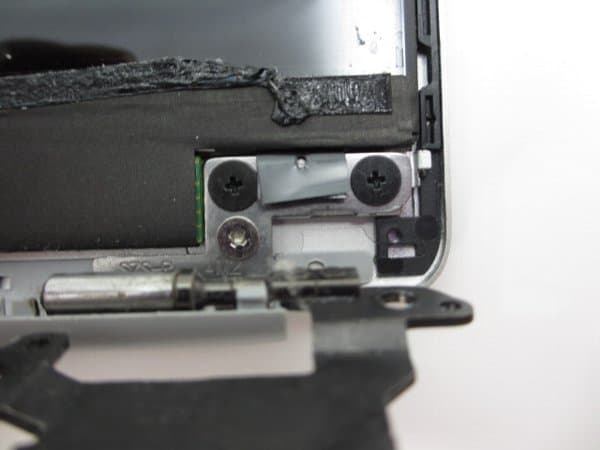

液晶下部左右から出ている黒い両面テープを引き出す

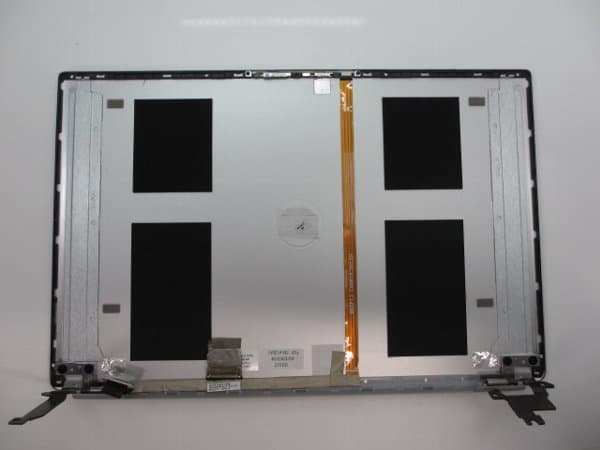

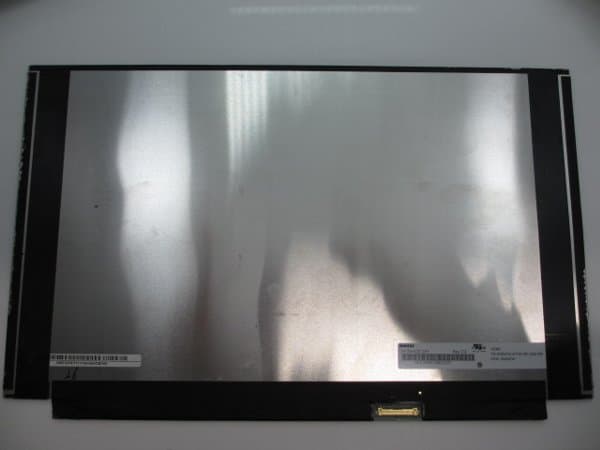

液晶パネルを取り外し

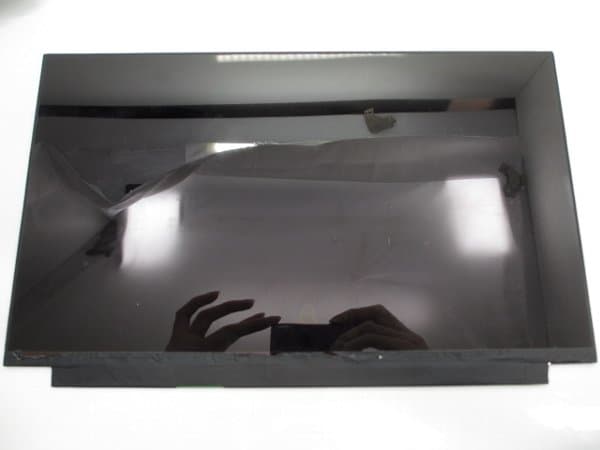

新しい液晶パネルを用意

交換用液晶パネル

交換用の液晶パネル￥10,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon10,000円

楽天市場15,200円~

Yahooショッピング11,500円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト
液晶ケーブルを固定するテープが再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
