Step
同じ構造のモデル一覧
Inspiron15 7501
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
DELL公式 サービスマニュアル
Inspiron15 7501シリーズの画面交換の手順
中央部が割れています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体裏9個のネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーコネクタを取り外し
左のヒンジを固定しているネジを取り外し
ヒンジを上に曲げる
右のヒンジを固定しているネジを取り外し
ヒンジを上に曲げる
液晶ケーブルはFANの取り付け位置が邪魔して取り外せません
FANのネジを外して位置を変更
液晶ケーブルを取り外し
左右のヒンジを上に上げた状態で液晶ユニットをスライド
ヘラを使って液晶カバーに隙間を作る
液晶カバー取り外し用
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
液晶カバー右にスライド
右側の液晶カバーは左にスライド
液晶カバーを取り外し。上下左右の形状が違います。取り外した状態のまま保管
このモデルは薄くて隙間がほとんどありません。普通のヘラだと入らないためステンレス製の専用ヘラを使用
液晶カバー取り外し用ステンレス製ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。
液晶ベゼルが取り外し

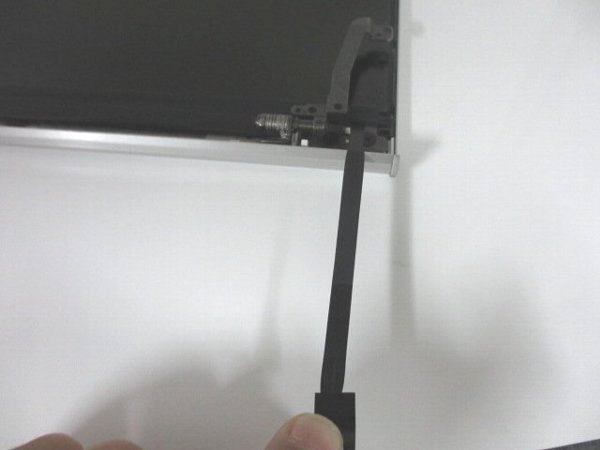

液晶パネルの左右の下から出ている両面テープを引き出す。左右ともに実施
取り外した両面テープは再利用します
液晶ケーブルを取り外し
新しい液晶パネルを用意
交換用液晶パネル
- 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
液晶ケーブルは両面テープで配線が接着されています。このままだと液晶パネルに取り付けるのは困難のため両面テープを一時的にはがして、液晶ケーブルを上に移動させます
液晶パネルを交換後、液晶ケーブルだけを接続。アダプタだけを接続して表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
正常に表示されたら液晶ケーブルを絶縁テープで固定
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
液晶ベゼルに付いていた両面テープは一度、外すと伸びてしまうため、余分な部分をカット。
両面テープがボロボロになって再利用できない場合は、別のテープを取り付け
薄くて加工が容易な両面テープ
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
逆の手順で組み立て。正常表示されました
