Step
同じ構造のモデル一覧
Inspiron16 5000
Inspiron16 5620
Inspiron16 5625(AMD)
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
DELL公式 サービスマニュアル
Inspiron16 5625の画面交換の手順
液晶画面が割れています。
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索

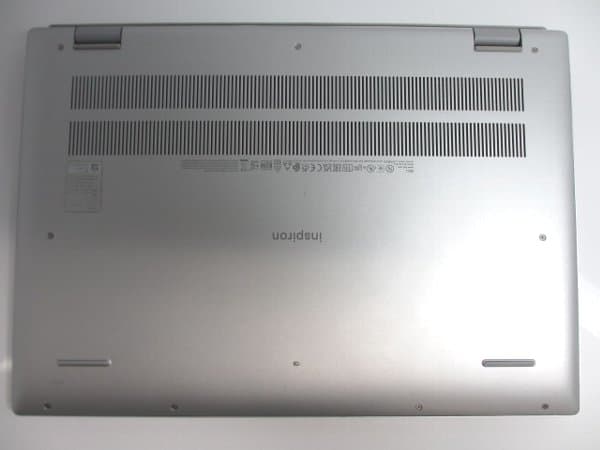

本体カバーのネジ9個を取り外し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

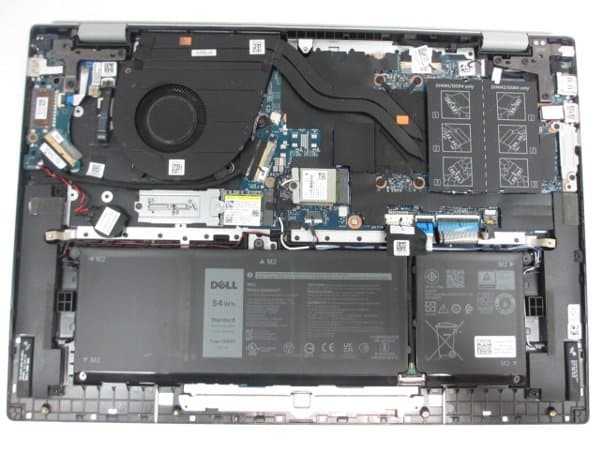

バッテリーコネクタを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
右側のヒンジ固定ネジ3つと液晶ケーブルを取り外し右側のヒンジ固定ネジ3つと液晶ケーブルを取り外し
左側のヒンジ固定ネジ3つを取り外し
本体部分を上に引き上げる
ヒンジが曲がるので上に更に引き上げる
液晶パネルユニットをスライドさせてユニットを取り外し
液晶カバーは両面テープで固定されています。隙間が狭いので厚みが薄いヘラを入れてカバーを取り外し
液晶カバー取り外し用ステンレス製ヘラ
【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送 ￥391円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

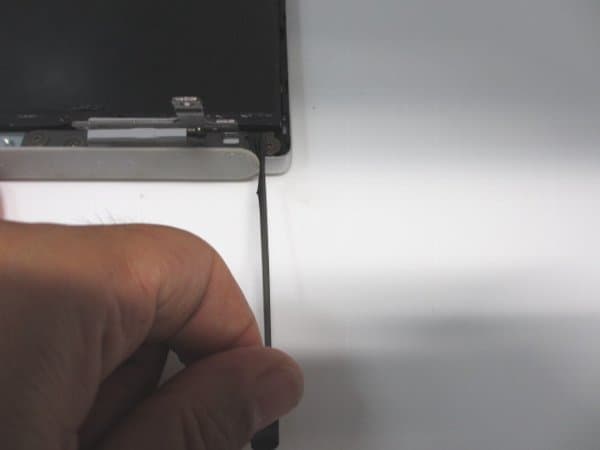

液晶パネルの左右の下から出ている両面テープを指で引き出し。
真っ直ぐに引き出し
液晶ケーブルを取り外し。液晶パネルを取り外し
新しい液晶パネルを準備
仮組の状態で表示をテスト。この時は液晶ケーブルとアダプタのみ接続でも構いません
正常に表示されたら液晶ケーブルには絶縁テープで貼り付け
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
逆の手順で組み立て。正常表示されました
