Step
同じ構造のモデル一覧
Inspiron 1545
Inspiron 1546
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
DELL Inspiron 1545の液晶パネル修理動画
DELL公式 メンテンスマニュアル
DELL Inspiron 1545の画面交換の手順
液晶パネルの表示が薄い紫になっています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
バッテリーを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
液晶の上4つと下2つのゴムカバーを外して、ネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
液晶カバーをスライドして取り外し
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
液晶パネルを固定しているヒンジのねじを取り外し
インバーターを取り外し
液晶ケーブルを取り外し
液晶パネル側面のフレームねじを取り外し

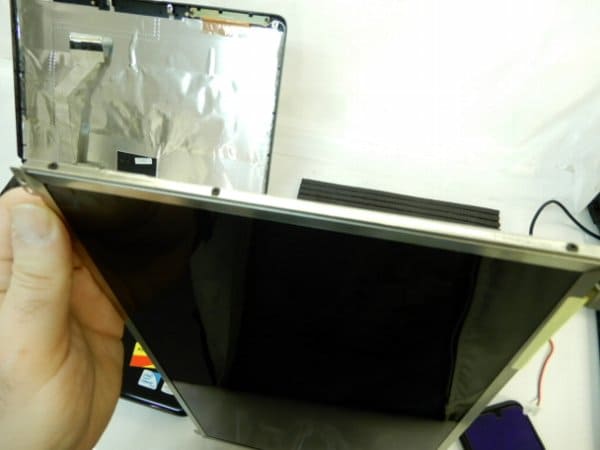

交換用の液晶パネルを準備
交換用液晶パネル
交換用の液晶パネル￥7,000円（税込）
- 表面が光沢品質。解像度はHD (1366 x 768)。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
仮組の状態でアダプタだけを接続して表示をテスト
液晶ケーブルの固定のため絶縁テープで貼り付け
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
逆の手順で組み立て。配線を液晶カバーに挟まないように注意
正常表示されました
このモデルの液晶修理
フォームからお問い合わせください。在庫確認や即日修理も可能です。
＊コメント欄にこのページのURLを記載いただくと分かりやすいです。請求書後払いも対応しています。
