【　Precision 3530 5530を分解・液晶パネル交換修理　】

Precision 3530の液晶パネル修理動画

DELL公式 サービスマニュアル

　PDF版
　html版

Precision 3530の画面交換の手順

ログイン画面まで起動しますが、画面の半分がひび割れており、映像が表示されません。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏8個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

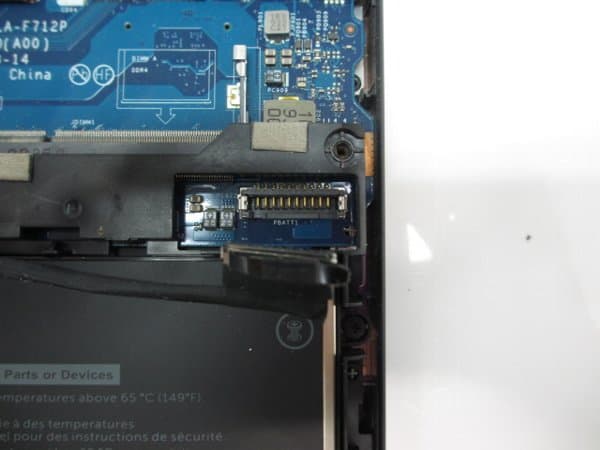

バッテリーコネクタを取り外し

液晶カバーは爪で固定されています。指で上下にずらして取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶ケーブルを取り外し

液晶パネルを取り外し

交換用の新しい液晶パネルを準備

交換用液晶パネル

交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。

Amazon12,000円

楽天市場11,528円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

仮で液晶パネルを取付。問題なければ液晶コネクタを絶縁テープで固定

逆の手順で組み立て。正常表示されました。
