【　GALLERIA UL7C-AA2 UL7C-AA3 UL7C-R36 UL7C-R37を分解・液晶パネル交換修理　】

GALLERIA UL7Cの画面交換の手順

割れてスジが入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏10個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

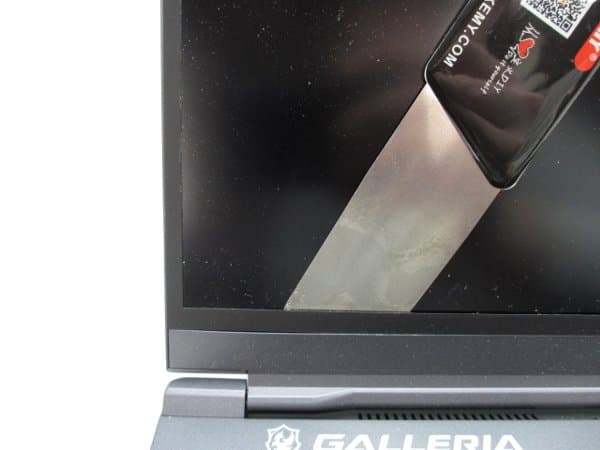

液晶カバーの下側は両面テープで固定されています。隙間がないため通常のヘラではなく薄いカーボンはがしヘラを入れる。スライドさせながらゆっくりとカバーのテープを取り外し

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

側面はフレーム幅が短いです。割れないように取り外し。普通のヘラでも対応可能

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

両面テープで付いています。カバーを取り外し

カバーの下側からヘラを入れてスライド

カバーを取り外し

液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

両面テープは再利用

液晶ケーブルを取り外す

新しい液晶パネルを用意

仮組の状態でアダプタだけを接続して表示をテスト

液晶ケーブルには絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で交換。正常表示されました
