【　富士通 UH92/D2を分解・液晶パネル交換修理　】

画面交換の手順

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

裏カバーのネジを取り出し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

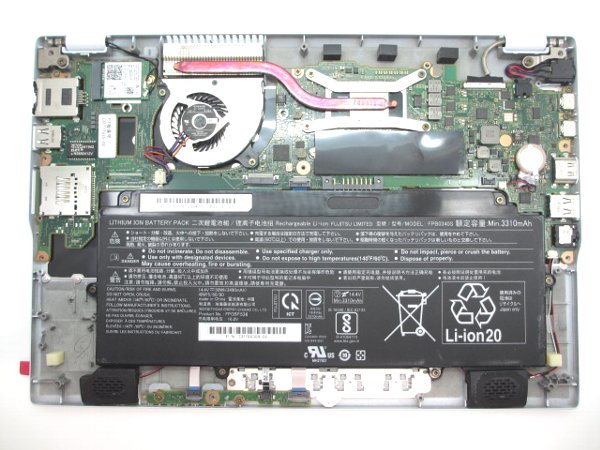

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

左右の液晶パネル固定ねじを取り外し

ヒンジを上に曲げる。液晶ケーブルを取り外し

液晶パネルと本体を分離させます

液晶カバーのヒンジカバーの隙間からヘラを入れて爪をスライド。

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルを取り出し

液晶パネルからケーブルを取り外し

交換用液晶パネルの準備

交換用液晶パネル

交換用の液晶パネル￥12,800円（税込）

• 非常に薄いタイプの液晶です。交換時に破損しないように注意してください。

Amazon12,800円

楽天市場14,168円~

Yahooショッピング 12,400円~

液晶パネル側のケーブルを接続

液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で取付。正常表示されました。液晶交換完了
