【　富士通 WA1/Z・WA2/Z・AH45/X・AH42/Yを分解・液晶パネル交換修理　】

富士通 WA1/Z FMVWZA11Bの液晶パネル修理動画

富士通 WA1/Zのモデルと同じ構造の富士通 E556のモデルの交換動画です。作業の流れは同じです

画面交換の手順

故障の状態を確認

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

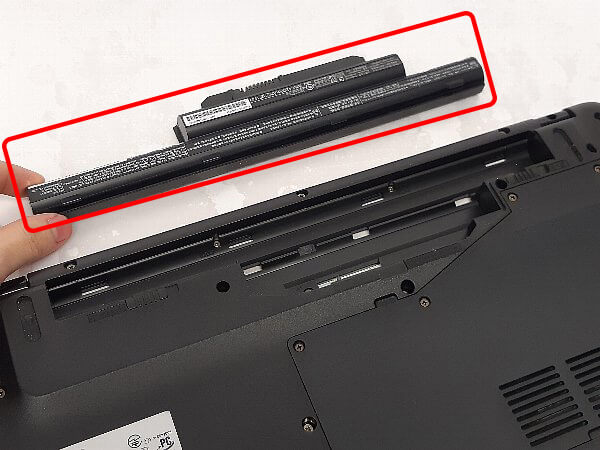

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ヒンジ部分のプラスチックカバーを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

このカバーパーツを外しておかないとベゼルが外せません

ヘラなどを使いベゼルを外す

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

ベゼルを外せました

液晶が固定されているネジを外す

液晶ケーブルを外す

＊元から貼ってあるシールを剥がす際は断線したりしないように注意してください

新しい液晶と交換

交換用液晶パネル

交換用の液晶パネル￥8,500円（税込）

• 表面が光沢品質。解像度は1366x768。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。

Amazon8,300円

楽天市場9,800円

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶ケーブルを取り付け。隙間が無いことを確認。テープもしっかり止めます。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

逆の手順で取り付け。正常に表示されました。
