【　富士通 AH54/D FMVA54DBKを分解・液晶パネル交換修理　】

富士通 AH54/D FMVA54DBKの液晶パネル修理動画

※ほぼ同じ構造のAH54/D FMVA54DBの分解動画です。
液晶交換の際はここまで分解する必要はありません。

富士通 AH54/D FMVA54DBKの画面交換の手順

画面は割れていませんが何も表示されません。

バッテリーを取り外し

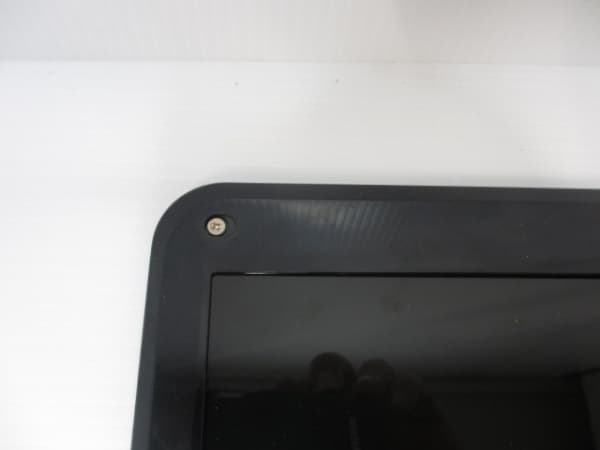

ゴムカバーを取り外し、フレーム固定ネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

液晶フレームを取り外し

上部左右の液晶パネル固定ネジを取り外し

液晶ケーブルを取り外し

新しい液晶パネルを用意

パネル左右のフレームを新しいパネルへ付け替え

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト
液晶ケーブルを固定するテープが再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
