【　HP 15-abシリーズを分解・液晶パネル交換修理　】

液晶パネル修理動画

＊HP 15-AB256TUのモデルと近い15 ab-121NDのモデルの交換動画です。

HP公式 メンテンスマニュアル

　15-ab256tu Maintenance and Service Guide（英語のみ）

対応モデル：
HP Pavilion Notebook

画面交換の手順

液晶画面の乱れ。起動したら画面の右側半分が変な色になって出ます。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

LCDフロントカバーのゴムを外す。

LCDフロントカバーのネジを外す。

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

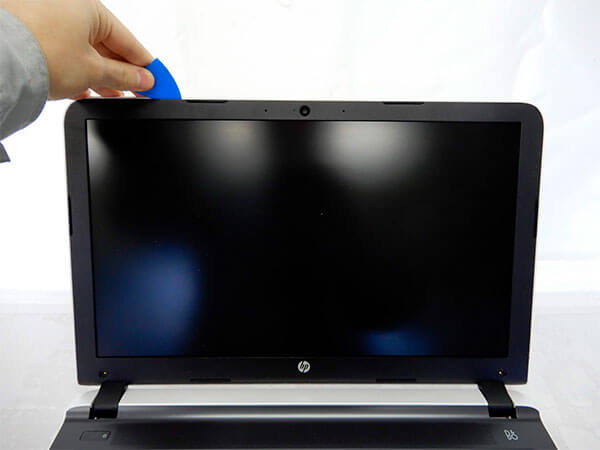

液晶カバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

ベゼルを外せました。

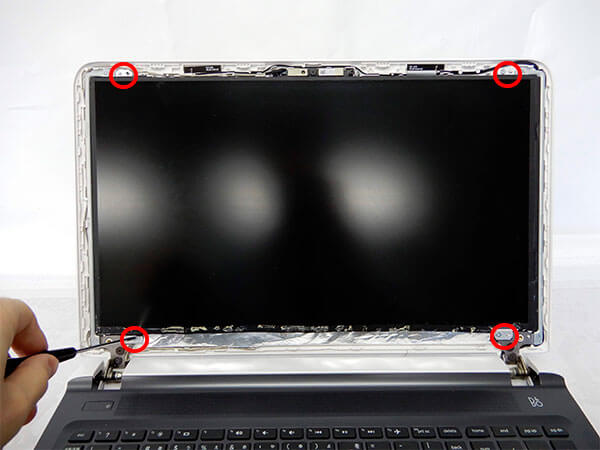

LCDを固定しているネジを外す。

LCDを取り外す。

液晶ケーブルを取り外しケーブルはまっすぐに抜いてください。

新しい液晶パネルに交換

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場11,982円~

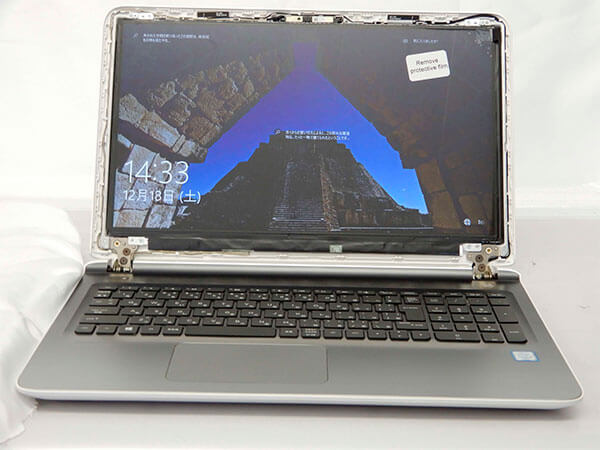

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

OKなら逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

バッテリーを戻す

正常に表示されます。
