【　HP Pavilion 15-cb001TX 15-cb002TX 15-cb071TX 15-cb072TX 15-cb003TX 15-cb004TX を分解・液晶パネル交換修理　】

HP 15-cbの液晶パネル修理動画

HP公式 メンテンスマニュアル

　15-cb Maintenance and Service Guide（英語のみ）

対応モデル：
15-cb000 ~ 15-cb099

HP 15-cbシリーズの画面交換の手順

故障の状態を確認

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

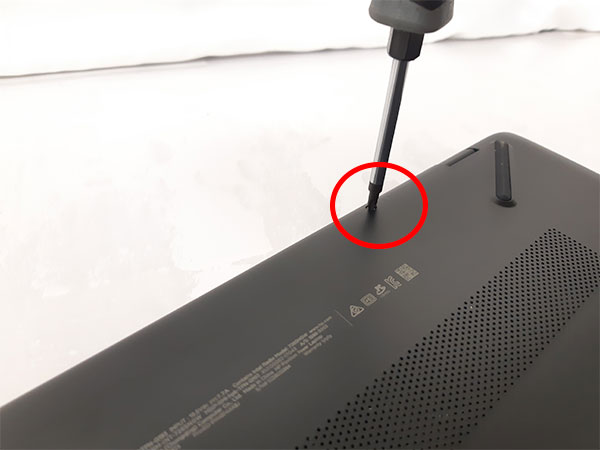

後ろのカバーのネジを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ヘラなどを使いベゼルを外す

＊爪が折れないように注意してください

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

ベゼルが外す

液晶が固定されているネジを外す

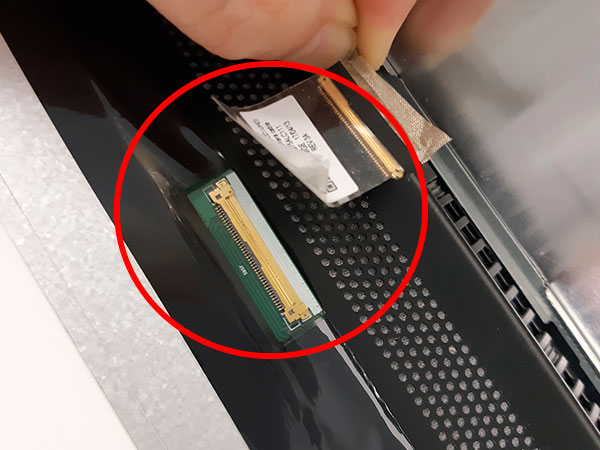

液晶ケーブルを外す

＊元から貼ってあるシールを剥がす際は断線したりしないように注意してください

新しい液晶と交換

交換用液晶パネル

交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場11,982円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

接続部分を絶縁テープでしっかり固定しておきます

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

ベゼル裏にあった固定用の両面テープを剥がします

新たに両面テープを貼っていきます

逆の手順で元に戻していき完了
