【　HP Pavilion 15-csを分解・液晶パネル交換修理　】

液晶パネル修理動画

画面交換の手順

液晶が割れています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

裏カバーのネジを取り出し

カバーの裏にもあります。合計6つ

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

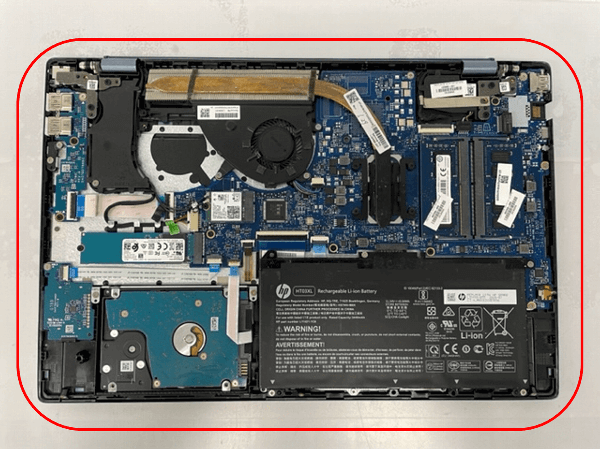

内部を確認

バッテリーを取り出し。ネジは4つ
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

左のヒンジ固定ネジを取り外し

右のヒンジ固定ネジを取り外し

液晶ケーブルの取り外し

無線ケーブルの取り外し

液晶ユニットをスライド

液晶ユニット分離

ヘラを隙間に入れて両面テープを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

ベゼルを取り出した状態

液晶パネルの左右の下から出ているゴム状の両面テープをピンセットで引き出し

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

ゴム状の両面テープを掴む。真っ直ぐ（水平）にして引き出し。角度を付けて引き抜くとテープが途中で切れることがあります

液晶ケーブルの分離

交換用液晶パネルの準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場11,982円~

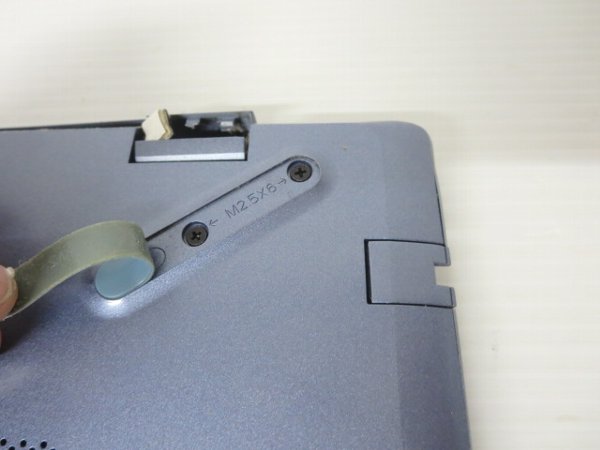

液晶コネクターの封印

液晶パネルを取り付けて元に戻す

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

カバーの組み立て

正常表示されました。液晶交換完了
