【　HP ProBook650 G1を分解・液晶パネル交換修理　】

HP ProBook650 G1の液晶パネル修理動画

HP公式 メンテンスマニュアル

　HP ProBook Maintenance and Service Guide（英語のみ）

対応モデル：
HP ProBook 640 G1 645 G1 650 G1 655 G1

HP ProBook650 G1の画面交換の手順

故障の状態を確認

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

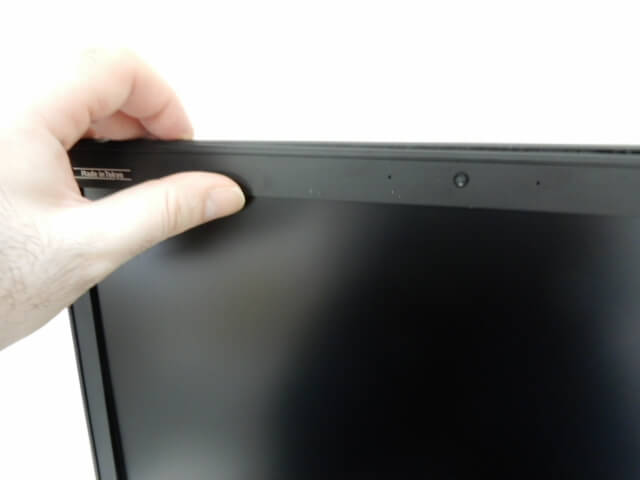

LCDフロントカバーを外す

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶のネジを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

液晶ケーブルを外す

LCDを外す

新しい液晶パネルに交換

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。

Amazon12,000円

楽天市場11,528円~

完全に交換したら組み立てる前に正常に映るのかテストしてみます。この時は、バッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは 部品調査と交換後トラブル質問集を確認。

OKなら逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

正常に表示されます。
