【　HP 14-eaを分解・液晶パネル交換修理　】

HP公式 メンテンスマニュアル

　x360 14-ea Maintenance and Service Guide（英語のみ）

対応モデル：
14-ea

HP 14-eaの画面交換の手順

画面が傷付いています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

背面カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

＊ここから液晶ユニット単位での交換と液晶パネルだけを交換する方法に分かれます。
　どちらでも修理は可能です。

ユニット交換

左側のヒンジネジ、wi-fiケーブル、webカメラ用ケーブルを取り外し

右側のヒンジネジ、液晶ケーブルを取り外し

液晶ユニットを本体と分離

新しい液晶ユニットを用意

本体に取り付け。仮組の状態で表示をテスト

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶パネル単体で交換

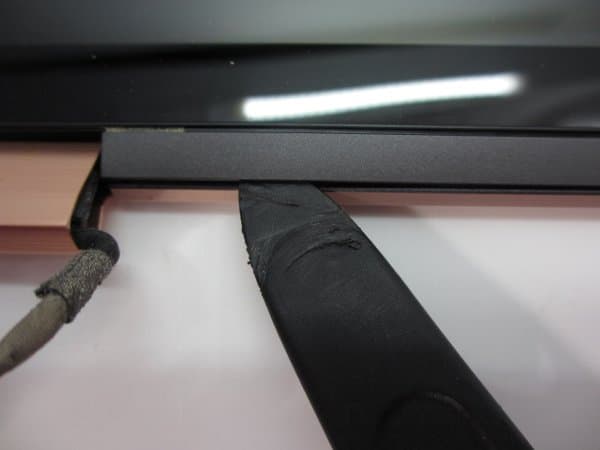

ユニット下部のカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

左右の黒い両面テープを引き出し

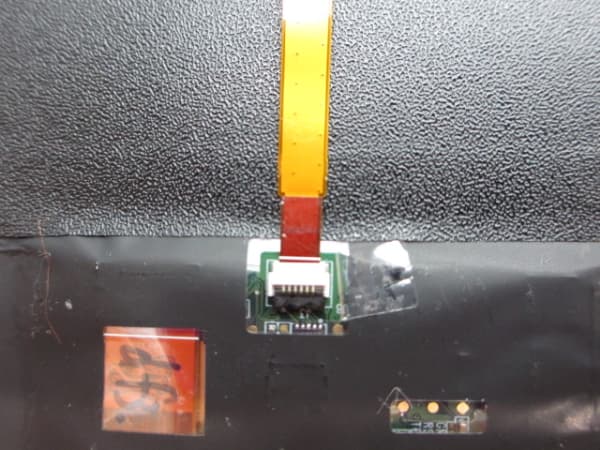

液晶パネルを取り外し

交換用液晶パネルを準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

仮で液晶の取り付け。アダプタのみで電源ONして表示テスト

完全に交換したら正常に映るのかテストしてみます。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認。

ユニットを組み立て

完全に交換したら組み立てる前に正常に映るのかテストしてみます。この時は、バッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認。

液晶ユニット交換完了
