【　13-ay0047AU 13-ay0048AU 13-ay0049AU 13-ay0050AUを分解・液晶パネル交換修理　】

13-ay0048AUの液晶パネル修理動画

13-ay0048AUの画面交換の手順

液晶画面の左下が割れています。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏7個（ゴムの下が3つ）のネジを取り外し

カバーの下は普通の+ドライバー

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

本体カバーのネジは星型ドライバー

星型ドライバー（ノートパソコン用）

トルクスドライバー 星型ドライバー T6 T8 T10Amazon自社発送　￥650円（税込）

•
  ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーとSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。

Amazon650円

モノタロウ1190円

アスクル1378円

楽天市場1110円~

Yahooショッピング1163円~

ヨドバシカメラ1510円

本体カバーの爪は固いため、薄いヘラで隙間を作ってカバーを開きます

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

バッテリーコネクタを取り外し

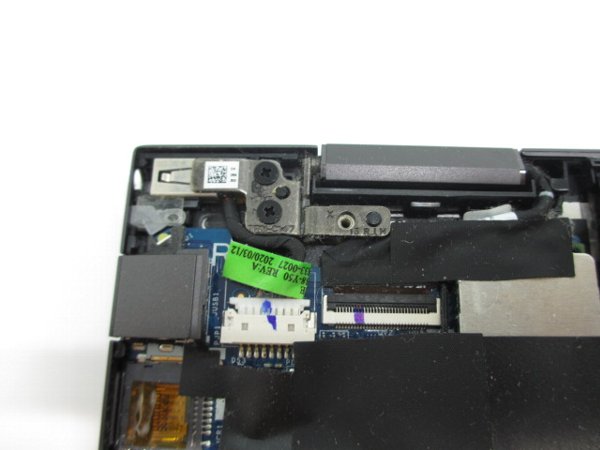

右側のヒンジ固定ネジ2つを取り外し。液晶ケーブルを取り外し

左側のヒンジ固定ネジ2つを取り外し。WEBカメラケーブルを取り外し

本体カバーを上に引き上げると左右のヒンジが浮き上がります

液晶パネルユニットをスライドさせてユニットを取り外し

新しい液晶パネルユニットを準備

バッテリーは取り付けないで仮組の状態で表示をテスト

逆の手順で組み立て。正常表示されました
