【 Lenovo E15 Gen2を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


E15 Gen2 20TE-S0CJ00

スペック・仕様表:Lenovo公式 レビュー記事:1 2 3 4

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

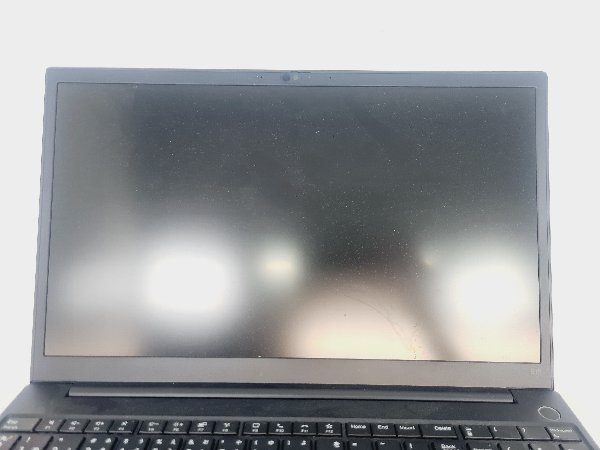

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認


見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。

Lenovo E15 Gen2の液晶パネル修理動画

Lenovo公式 メンテンスマニュアル

 LCD パネル/ヒンジの取り外し・交換動画

Lenovo E15 Gen2の画面交換の手順


割れています。


後ろのカバーのネジを外す。


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

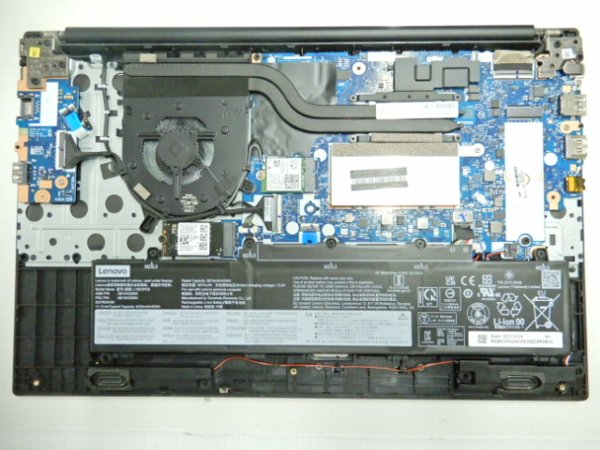

バッテリーコネクタを取り外し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

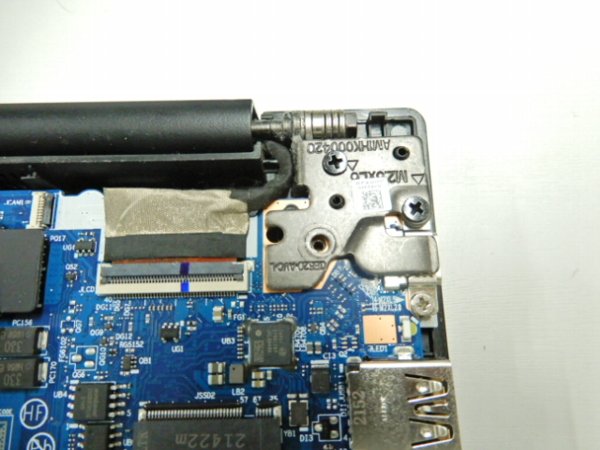

右側のヒンジ固定ネジと液晶ケーブルを取り外し


左側のヒンジ固定ネジを取り外し


WIFIケーブルを取り外し


本体カバーの中心部を持ち上げる


左右のヒンジが浮き上がるので手で90度まで開く


本体部分をスライドさせて液晶パネルユニットと分離


液晶ユニットが取り外される



LCDフロントカバーを外す



液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

LCDの後ろに両面テープで液晶パネルが固定されています。ピンセットでテープを引き出し


上下左右の合計4個所



パソコン修理用ピンセット

ホーザン HOZAN ツイーザー ステンレス製 P 881
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ¥615円(税込)

  • ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
Amazon615

テープをまっすぐに引く引き下げる


テープは再利用するため捨てない。


液晶ケーブルを取り外し


交換用液晶パネル

  • 15インチモデル。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
Amazon9,500
楽天市場13,178円~

新しい液晶と交換。逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


逆の手順で交換。液晶ケーブルには絶縁テープで貼り付け


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

正常に表示されました。
