【Lenovo ThinkPad X1 Carbon Gen11を分解・液晶パネル交換修理　】

Lenovo公式 メンテンスマニュアル

スペック・仕様表：日本公式 　詳細（US）
メンテナンスマニュアル：PDF
動画マニュアル：LCD パネル/ヒンジの取り外し・交換動画

モデル名の画面交換の手順

割れています。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏4個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

液晶ケーブルとヒンジ固定ネジを取り外し

液晶ケーブルを固定するロックを上にあげる

WIFI用ケーブルを取り外し。ヒンジの固定ネジは2つ

WEBカメラ、ヒンジ固定ネジを取り外し

FANを固定するネジを1つ外してヒートシンクを上にあげる

WEBカメラケーブルを取り出し

スライドさせて液晶ユニットと本体を分離

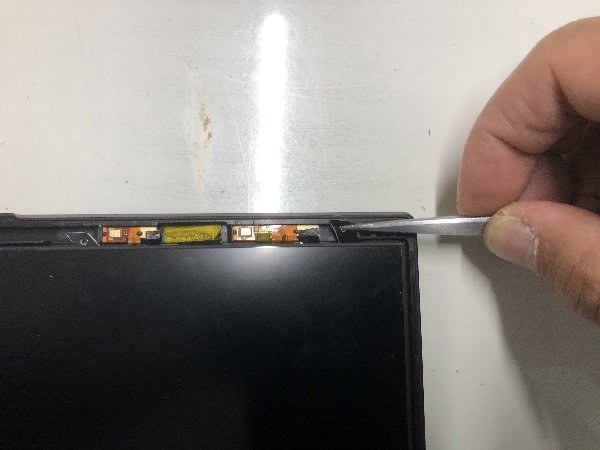

液晶パネルの枠は両面テープで固定されている。薄くて切れてしまうためゆっくりと取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルの上から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

液晶パネルの上下左右4つから出ています。合計で4つ

中央部にも同じようにテープがあります。見えにくい場合はヘラで取り外し

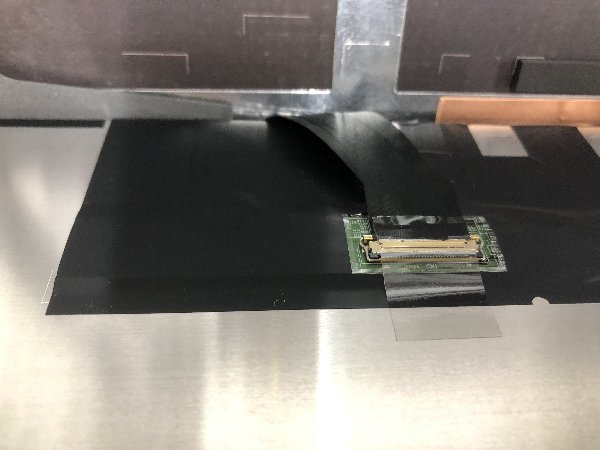

液晶ケーブルを取り外し

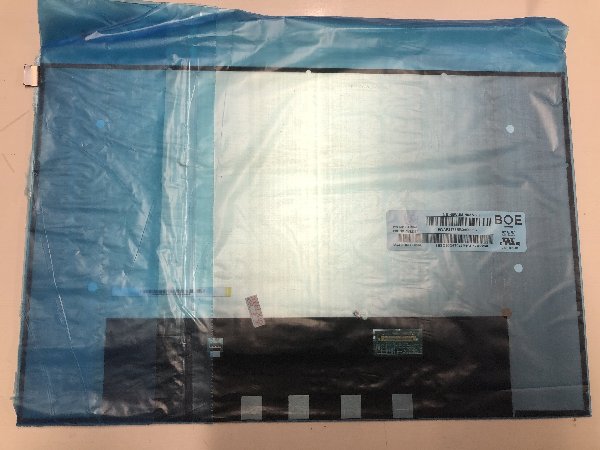

新しい液晶パネルを用意

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

逆の手順で取付けます。液晶ケーブルには絶縁テープで貼り付け。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

正常表示されました
