【　Ideapad 520 330 320 310 15IKB液晶パネル交換修理　】

Ideapad 330-15IKBの液晶パネル修理動画

Lenovo公式 メンテンスマニュアル

　PDF版

Ideapad 520-15IKBの画面交換の手順

縦筋が入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

カバーのネジ取り出し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

DVDドライブを取り外し

カバー取り出し

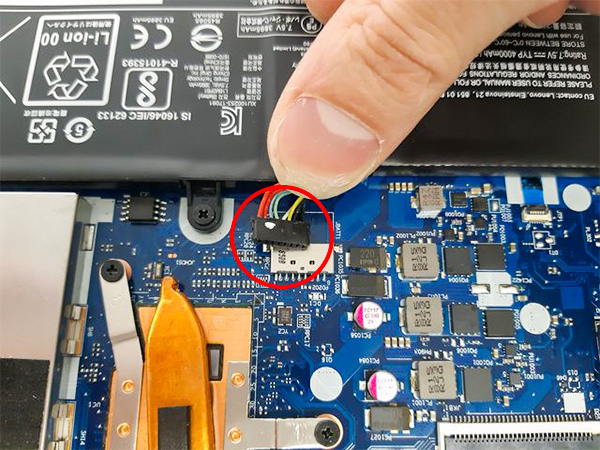

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

無線ケーブルの取り外し

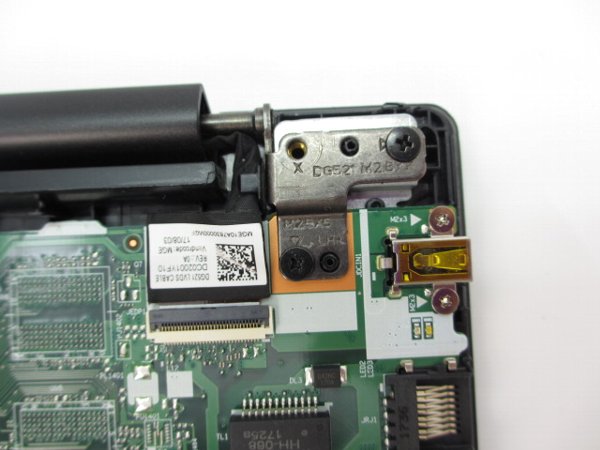

右のヒンジ固定のねじと液晶ケーブルを取り外し

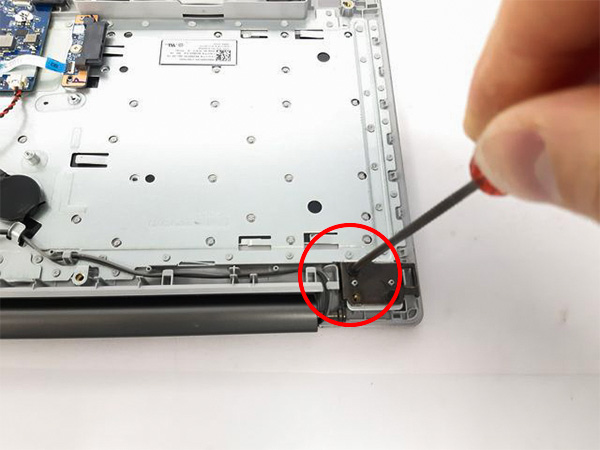

左のヒンジ固定のねじを外す

上半身取り出し

液晶パネルの下にあるカバーを右にスライド（矢印の方向）

下のカバーが取れる

カバーを取ってもすぐにケーブルを外さないでください。
注意：液晶ユニットから出ているケーブルの状態を撮影しておいたほうがケーブルの配線取り付けに間違いがありません。取り付けする際に配線が合っていないとケーブルをはさんで壊れます。

LCDの枠のカバーを取り外してLCDを取る

ヘラで液晶フロントカバー開ける

液晶カバー取り外し用

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶フロントカバー取り出し

液晶のネジ取り出し

液晶ケーブル外す

新しい液晶準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

Ideapad 520 330 320 310 15IKB修理交換用の液晶パネル￥8,500円（税込）

• 表面が光沢品質。解像度はHD (1366 x 768)。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon8,500円

楽天市場8,800円~

Yahooショッピング8,000円~

仮組の状態で液晶が正常なのかを確認します。液晶ケーブルのみ取り付け

液晶パネル取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

液晶スライドカバー、液晶カバー、液晶ユニットを取り外した撮影した配線と同じように線を戻します。液晶ユニットから出ているケーブルの位置を合わせないとケーブルが壊れます。

逆の手順で元に戻す

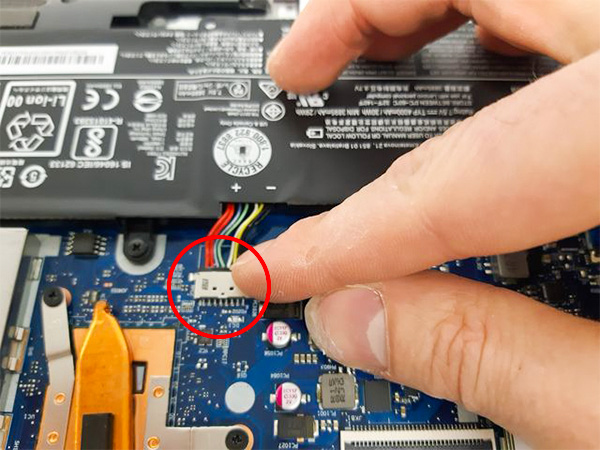

最後にバッテリーコネクタを戻す

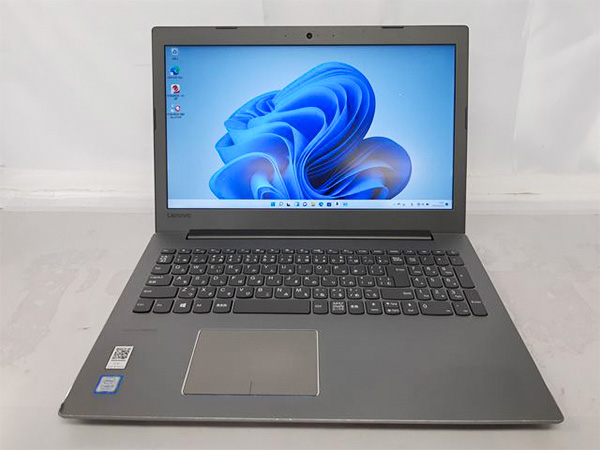

正常表示されました。液晶交換完了
