【　Ideapad S340-14IIL 14IWL 14APIを分解・液晶パネル交換修理　】

Ideapad S340-14IILの液晶パネル修理動画

＊Ideapad S340-14IILと同じ構造のIdeapad S340の交換動画です。モデル名は違いますが構造はほぼ同じです。

Lenovo公式 メンテンスマニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

Ideapad S340-14IILの画面交換の手順

故障の状態を確認

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

バックカバーを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーのケーブルを外す
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

LCDのケーブルを外す

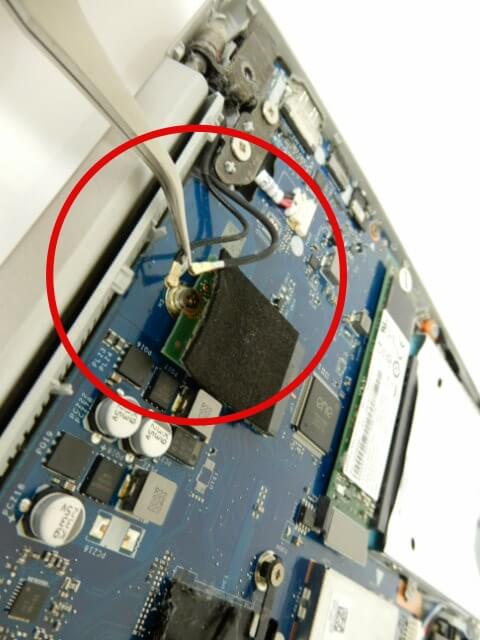

Wi-Fiのアンテナのケーブルを外す

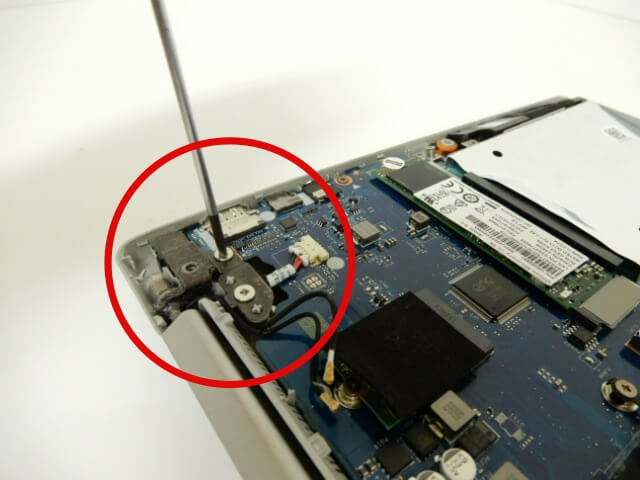

ヒンジのネジを外す

液晶の部分を外す。

LCDのフロントカバーを外す

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

LCDのフロントカバの下の部分を外す

LCDの下にある接着剤を引っ張って取り

交換用液晶パネル

S340-14IIL修理交換用の液晶パネル￥13,500円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon13,500円

楽天市場13,000円~

Yahooショッピング9,000円~

OKなら逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

正常に表示されます。
