【　Lenovo ideapad 120S S130を分解・液晶パネル交換修理　】

Lenovo ideapad 120S S130の液晶パネル修理動画

＊注意：すべての部品を分解して交換する動画になっています。ここまで分解する必要はありません。

Lenovo公式 メンテンスマニュアル

　PDF版
　html版

Lenovo ideapad 120S S130の画面交換の手順

画面は割れていませんが画面に何も表示されません。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏のネジ10個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

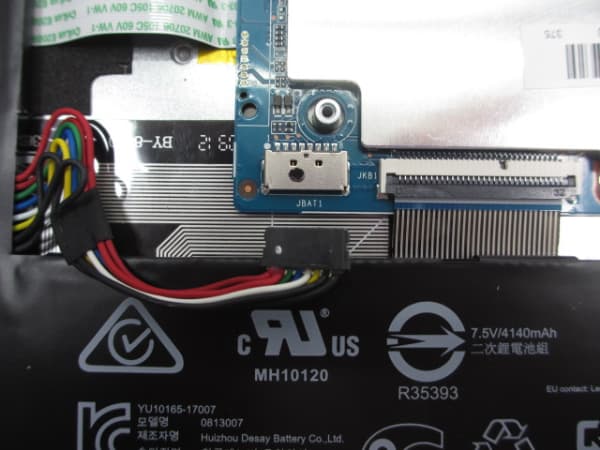

バッテリーコネクタを取り外し

Wi-fiケーブルを取り外し

左右のヒンジ固定ネジ(3つずつ)を取り外し

本体と液晶ユニットを分離

液晶フレームの隙間にヘラを入れて取り外し

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

上下左右の液晶パネル固定ネジ4つを取り外し

液晶ケーブルを取り外し

新しい液晶パネルを用意

交換用液晶パネル

120S S130修理交換用の液晶パネル￥7,000円（税込）

• 11.6インチモデル。表面が非光沢品質。解像度はHD (1366 x 768)。左右にネジ取り付け用のブラケットありタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon7,000円

楽天市場13,178円~

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト

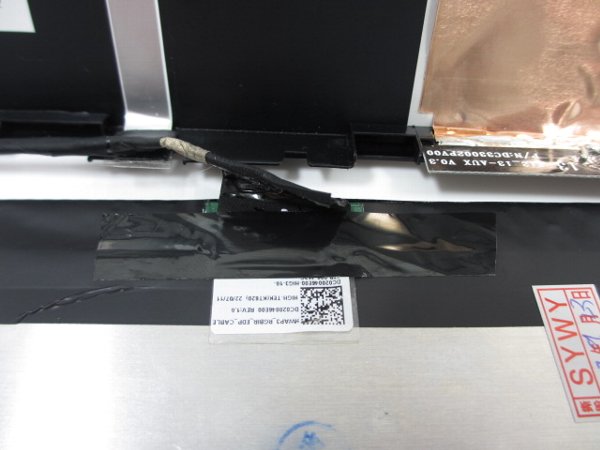

液晶パネルのケーブル固定のため絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました。
