【　Lenovo L340-15IRH Gamingを分解・液晶パネル交換修理　】

Lenovo L340-15IRH Gamingの液晶パネル修理動画

Lenovo公式 メンテンスマニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

Lenovo L340-15IRH Gamingの画面交換の手順

割れてスジが入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏11個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

左右のヒンジを固定しているネジ（2つづつ）を取り外し

無線カードのWIFIケーブルを取り外し

スライドさせて液晶ユニットと本体を分離

液晶パネルの下側のカバーを右にスライドして取り外し

液晶カバーを固定するネジを取り外し

液晶カバーの隙間からヘラを入れてスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルを固定しているヒンジのネジ左右の3つづつ取り外し

液晶パネルの左右の下から出ている両面テープを引き出す。左右ともに実施

新しい液晶パネルを用意

交換用液晶パネル

L340 Gaming修理交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場14,388円~

Yahooショッピング10,800円~

アダプタだけを接続して表示をテスト

液晶パネルを取り外した際に付いていた両面テープは伸びてしまい、そのまま再利用はできません。

テープの跡をすべて取り外し

新しい両面テープを貼り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

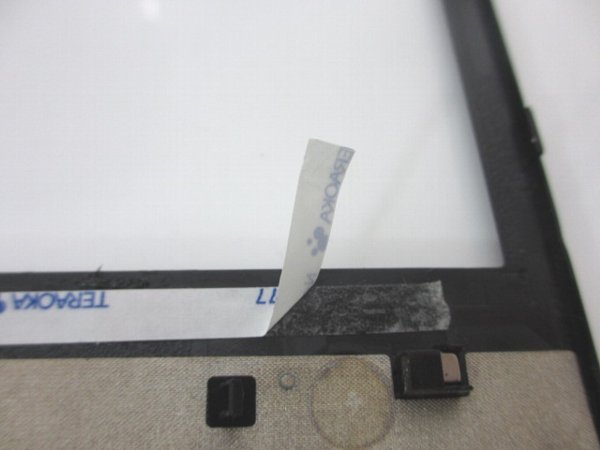

両端の紙の部分を一部はがして折り曲げる

逆の手順で組み立て。両面テープの接着のために液晶パネルのカバーの上から指で押す。正常表示されました
