【　Lenovo Legion 5P-15IMH05Hを分解・液晶パネル交換修理　】

Lenovo Legion 5P-15IMH05Hの液晶パネル修理動画

保守マニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

Lenovo Legion 5P-15IMH05Hの画面交換の手順

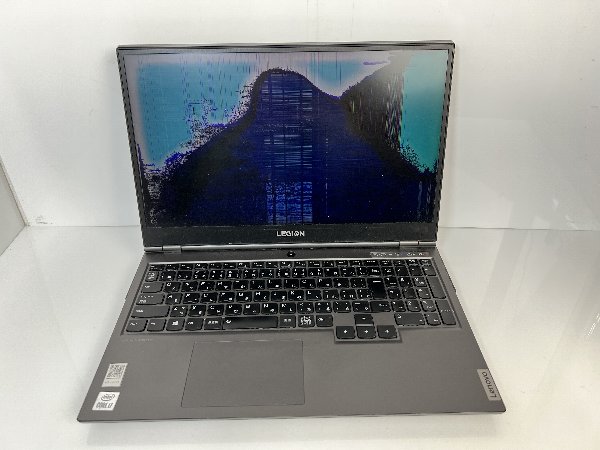

割れてスジが入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏11個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

液晶カバーの下側は強い両面テープで固定されています。隙間がほとんどありません。通常のヘラでは入らないので、スマホ用で使用されるLCDスクリーンスパッジャーが便利です。刃先が鋭利なので注意が必要です。手を切りやすいのとLCD表面に傷がつきやすいため、強い両面テープをはがす最初の切り込みを入れるだけに使用してください。

LCDスクリーンスパッジャー スクリーンオープナー

LCDスクリーンスパッジャー Amazon自社発送　￥395円（税込）

•
  他の付属品がついている商品も存在しますが、パソコンの液晶パネルを分解だけに使用するならこのスクリーンスパッジャーだけで十分です。刃先の取扱いに注意

Amazon395円

楽天市場1,099円~

Yahooショッピング450円~

最初の切り込みだけ入れた後は、安全のためにステンレス製のヘラで対応できます。スライドさせながらゆっくりとカバーのテープを取り外し

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

側面はフレーム幅が短いです。割れないように取り外し。普通のヘラでも対応可能

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

液晶パネル上側にも両面テープがあるので取り外し

液晶ケーブルを取り外す

新しい液晶パネルを用意

交換用液晶パネル

Legion 5P修理交換用の液晶パネル￥15,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなし。リフレッシュレートは144MHzタイプを選択。

Amazon15,000円

楽天市場16,588円~

Yahooショッピング11,500円~

逆の手順で交換。液晶ケーブルには絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

仮組の状態でアダプタだけを接続して表示をテスト

液晶パネルを接着していた両面テープは再利用できません。テープを新しく貼り付け。取り付け後は両面テープの接着のために液晶パネルのカバーの上から指で押す。

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

正常表示されました
