【　NEC HM350/P HM550/P HM750/P 分解・液晶パネル交換修理　】

NEC HM350/PAW PC-HM350PAW-8の画面交換の手順

液晶が割れています。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

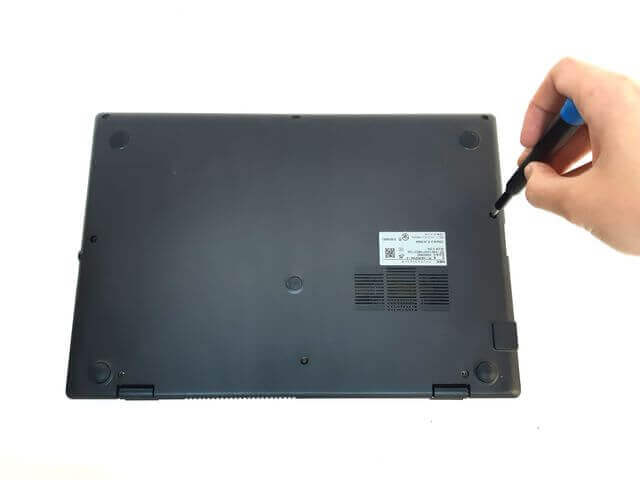

本体裏カバーのネジ8つを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

カバーの隙間にヘラを差し込んで爪を外します

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

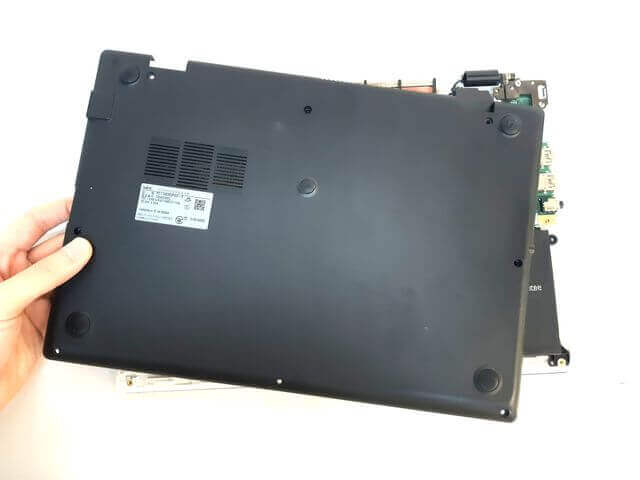

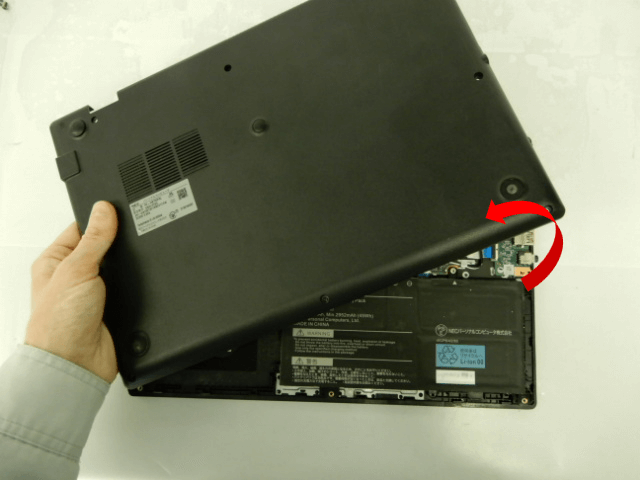

カバーを開けます

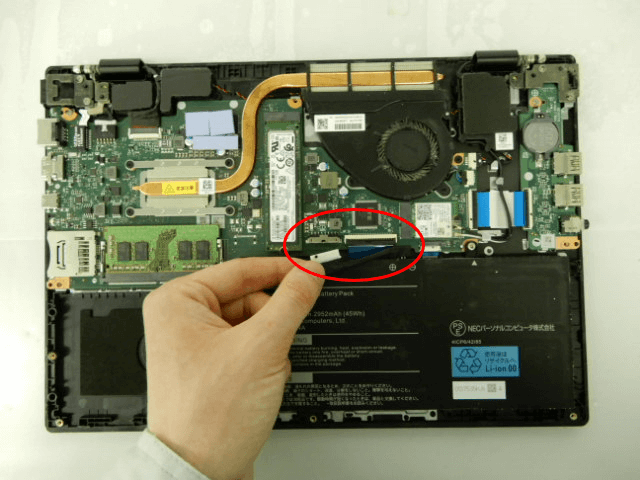

バッテリーのケーブルを外す
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ヘラでベゼルカバーを外す。

液晶パネルは両面テープで固定されています。左右の下にあるゴムをピンセットで引き出し

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

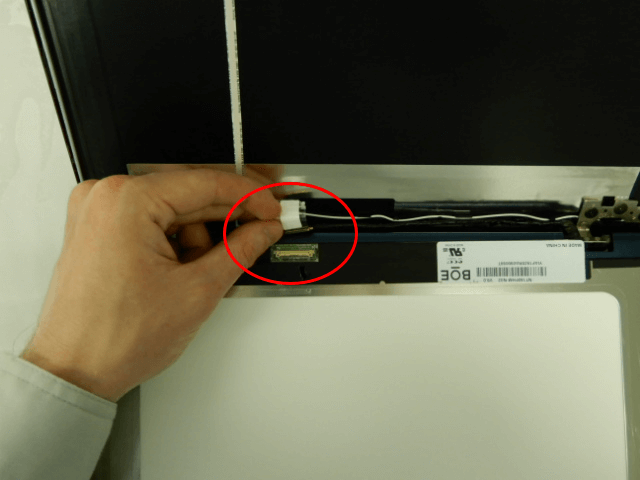

液晶のコネクターを外す。

新しい液晶を準備します。

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け時には液晶ケーブルのコネクタ部分に絶縁テープを貼るのがオススメ

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

交換して、液晶の表示を確認します

ベゼルカバーを戻します。

ボトムカバとバッテリーを戻します。

正常表示されました。液晶交換完了
