【　NEC NS700/R NS600/R NS300/R NS150/Nを分解・液晶パネル交換修理　】

パソコン修理・データ復旧専門店　パソコンお直し隊 パソコン修理・データ復旧専門店　パソコンお直し隊

同じ構造のモデル一覧


NS700シリーズ：RAR RAW RAB NAB NAW NAR
NS600シリーズ：RAR RAW RAB NAB NAW NAR
NS300シリーズ：RAR RAW RAB NAB NAW NAR
NS150シリーズ：NS150NAR　NS150NAW NS150NAB
PC-NS100N2W PC-NS850/NAB PC-NS350NAB

GN186シリーズ:R/GH S/GH T/GH U/GH L/HF Z/HF J/FF L/FF N/FF Z/FF
GN164シリーズ:R/GH U/GH S/GH T/GH J/FF L/FF N/FF Z/FF
GN212シリーズ:R/GH S/GH T/GH U/GH J/FF L/FF N/FF Z/FF
GN23Dシリーズ：J/TF L/TF N/TF Z/TF
GN18Cシリーズ：J/TF L/TF N/TF Z/TF

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

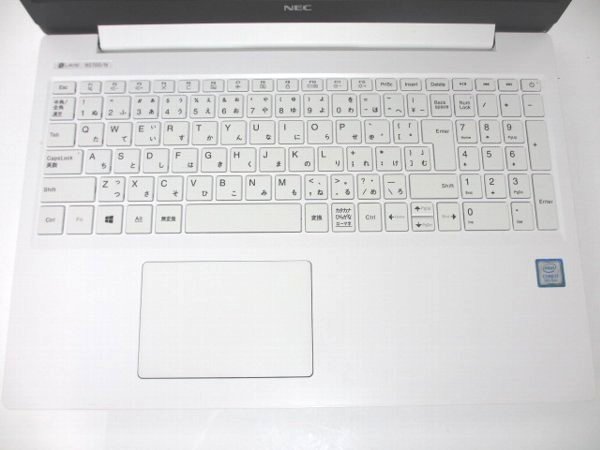

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認


見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。

今すぐ持ち込み
来店予約フォーム まずは無料で相談
見積依頼フォーム

NEC NS300/RAW NS600/RAWの画面交換の手順


画面が真っ白の状態

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索


バッテリーを外すため、PCの裏カバーを外す



ノートパソコン向け（15インチ以下）ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481円
モノタロウ450円
アスクル481円
楽天市場525円~
Yahooショッピング 625円~
ヤフオク

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


PCの液晶パネル側の上半身を外すため、wifiカードのケーブルを外す


液晶ケーブルのコネクタを外す


PCの液晶パネル側の上半身を外すため、上半身のヒンジ（蝶番）のネジ、左右共に外す


取り外した上半身


取り外した上半身からヒンジカバーを外す


上半身の液晶ベゼル（上半身枠）をはめてある爪に注意して外す


液晶パネルを固定している上のネジを外す


液晶ヒンジのネジを外す


上半身から液晶を外したら、液晶パネルから液晶ケーブルを外す


両面テープで液晶パネルは固定されています。レール内にある両面テープをはがす


両面テープの残りを取り除く


ヒンジのネジを取り付ける


液晶ケーブルを液晶パネルに取り付け


【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


ヒンジレールに新しい両面テープを付けて、液晶を固定後に表示テスト


液晶ベゼルを取り付けて、液晶の表示と動作確認テスト問題なし
