【　 レッツノート CF-NX4・NX3を分解・液晶パネル交換修理　】

CF-NX4・NX3の液晶パネル修理動画

CF-NX4・NX3の画面交換の手順

＊CF-NX3とCF-NX4は同じ構造です。このページではCF-NX4のモデルを例に解説

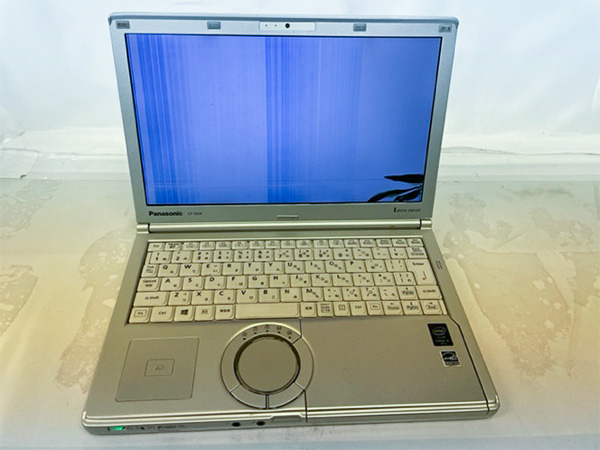

右下に衝撃が加わり割れています。全面的に画面が見えません

【関連URL】
　液晶故障の事例と原因

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

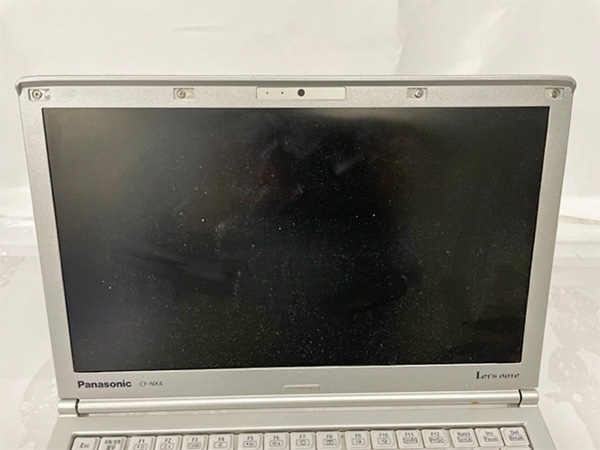

LCDフロントカバーのネジ隠しゴムを外す。
ネジが後ろに隠れています。針などで刃先が細い工具でカバーを取り出し。細い方がカバーに傷が付くのを防止できます

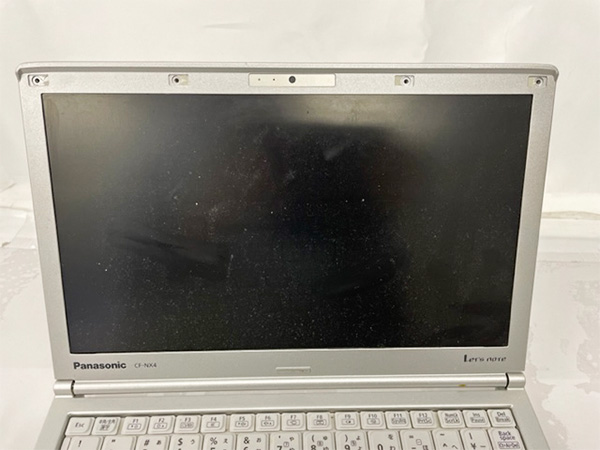

ネジ取り出し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

液晶カバーの上下と左右の隙間にヘラを挿し込んでスライド。隙間ができます

ベゼルカバーを取り出し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

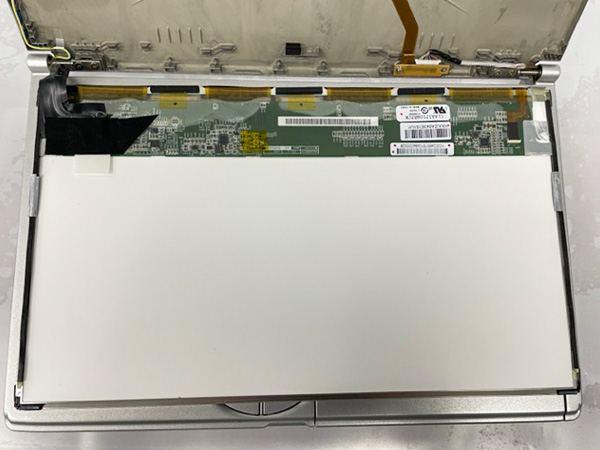

液晶ケーブルを保護しているテープを外して、ケーブルと液晶パネルを分離

液晶パネルを取り外し

交換用液晶パネルを準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

CF-NX4・NX3交換用の液晶パネル￥8,500 円（税込）

• 通常、液晶パネルはメーカー間で互換がありますが、レッツノートの液晶パネルは他のメーカーと違い独自モデルです。レッツノート用の液晶パネルでないと交換はできません。お届け期間が2週間以上の場合は海外配送のため時間がかかります。

Amazon8,500 円

楽天市場11,088円~

Yahooショッピング7,425円~

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

正常表示されました。液晶交換完了
