CF-SV78・SV73・SV72の液晶パネル修理動画
＊近い構造のPanasonic Let's note CF-SZ5の交換動画です。完全には一致しませんが参考としてください。
Panasonic CF-SV78・SV73・SV72の画面交換の手順
＊CF-SV78とCF-SV73とCF-SV72は形状が同じです。ここではCF-SV78のモデルを例に解説
右側に帯状のスジが発生
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索

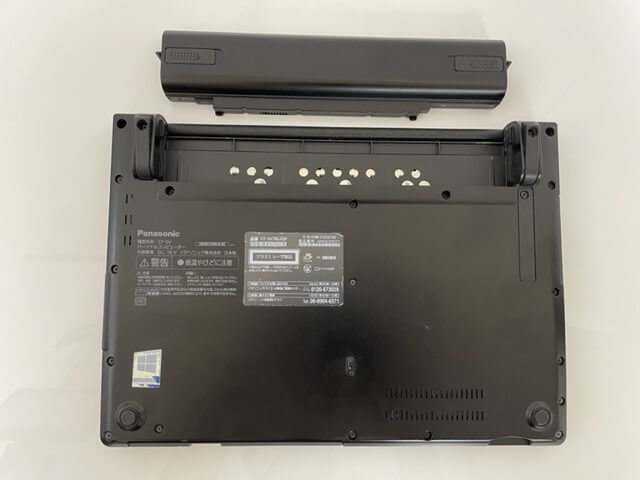

バッテリーを外す
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

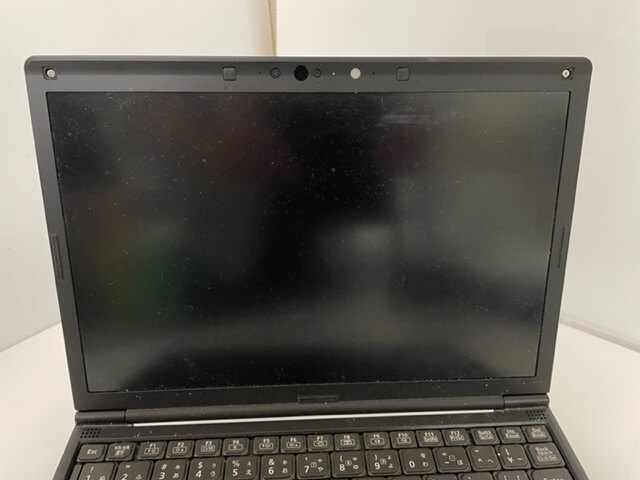

LCDフロントカバーのネジ隠しカバーを外す
ネジが後ろに隠れています。針などで刃先が細い工具でカバーを取り出し。細い方がカバーに傷が付くのを防止できます
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
液晶カバーを外す
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

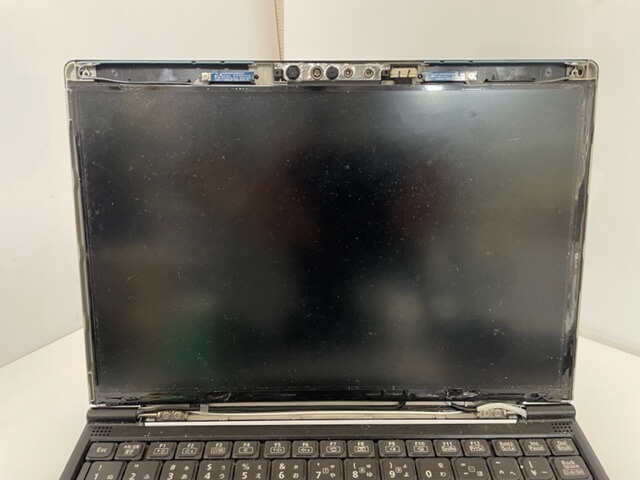

ベゼルを取り外し
LCDのコネクタを外す
液晶パネルを取り外し
交換用液晶パネルの準備
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
- 通常、液晶パネルはメーカー間で互換がありますが、レッツノートの液晶パネルは他のメーカーと違い独自モデルです。レッツノート用の専用の液晶パネルでないと交換はできません。お届け期間が2週間以上の場合は海外配送のため時間がかかります。
取り付け後、完全に組み立てる前に表示をテスト
この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
液晶ケーブルを取り付け
液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
元の液晶パネルの側面に付いているゴムを確認。交換用の液晶パネルにはゴムが付いていません
元の液晶パネルについていたゴムを移動。ゴムは衝撃から液晶パネルを守るために付いています。
液晶パネル用のケーブルコネクタを戻す
液晶パネルの背面についていたクッション材も移動
ネジ隠しカバーは粘着が弱いです。両面テープをカバーのサイズに加工して貼り付け
薄くて加工が容易な両面テープ
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
ベゼルを組み立て
バッテリーを取り付け
正常表示されました。液晶交換完了
