【　東芝 BJ65/FS A6BJFSG8B511を分解・液晶パネル交換修理　】

東芝 BJ65/FS A6BJFSG8B511の画面交換の手順

液晶が割れています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

後ろカバーのネジを外す

ドライブのネジとドライブを外す

カバーを外す

HDDタイプ

SSDタイプ

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

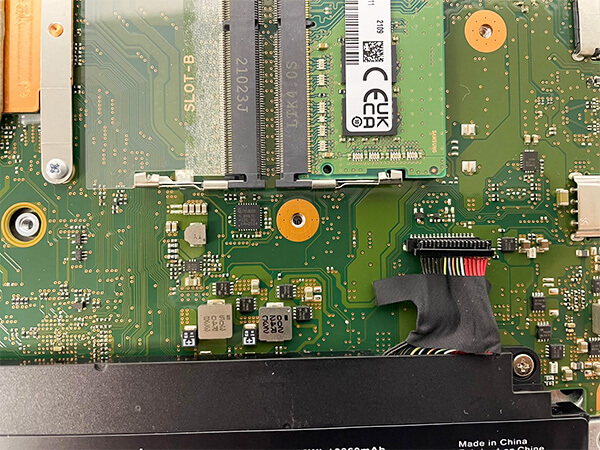

バッテリーのケーブルを外す
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ベゼルのネジを外す

ヘラでベゼルを外す

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

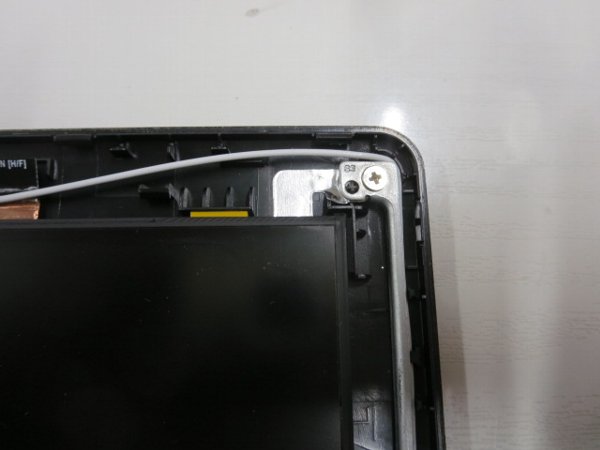

液晶パネルのネジを外す

テープタイプの場合は、テープを下に引っ張る

液晶ケーブルを外す

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度は1920x1080。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。

Amazon12,000円

楽天市場12,000円~

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

液晶ケーブルにテープを貼る

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

正常表示されました。液晶交換完了
