【　東芝 C7 C8 C5 C4を分解・液晶パネル交換修理　】

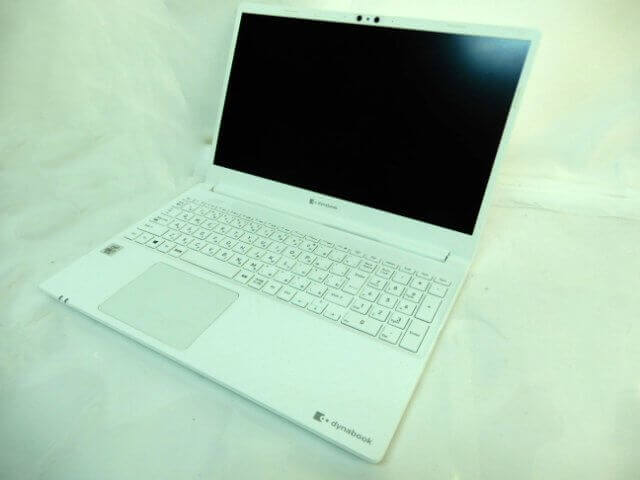

東芝 C7 P1C7MPBWの画面交換の手順

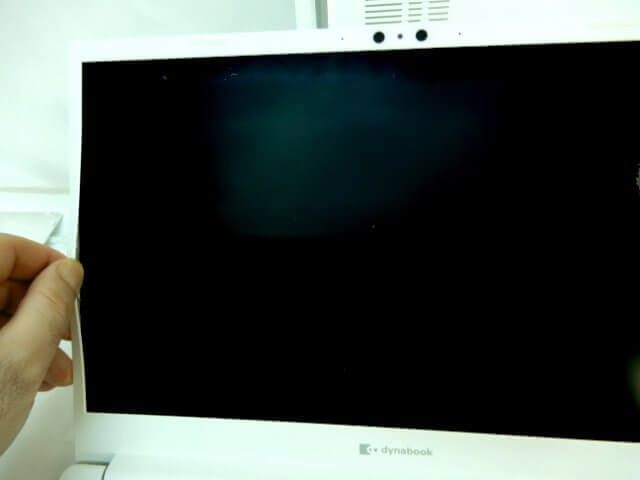

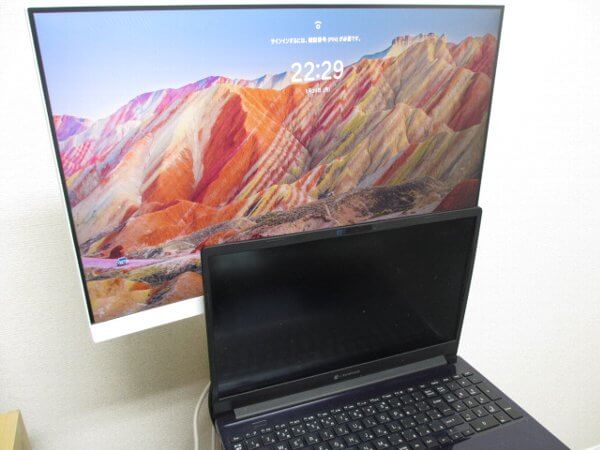

全面的に割れていて画面が表示されません。外付けモニタでは正常

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

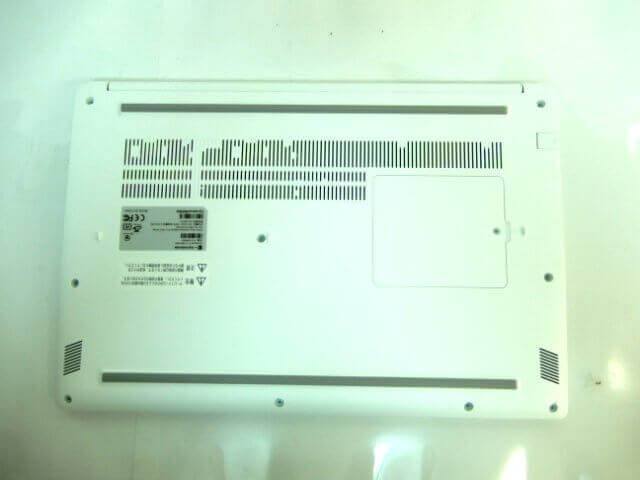

バッテリーのカバーネジ9個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

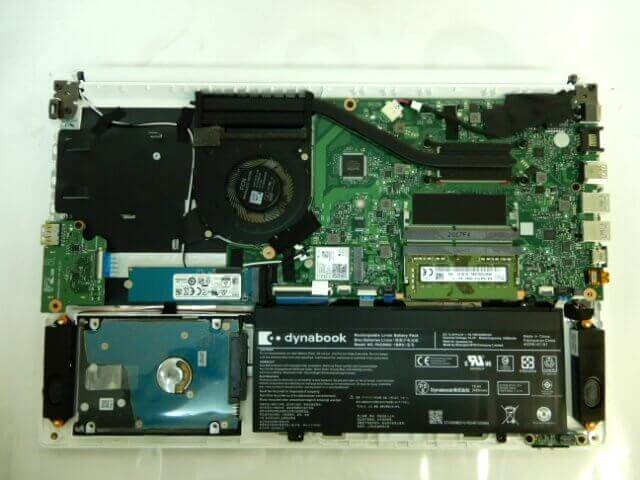

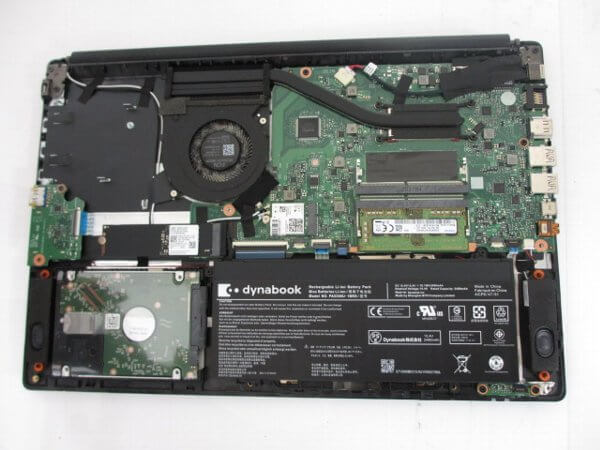

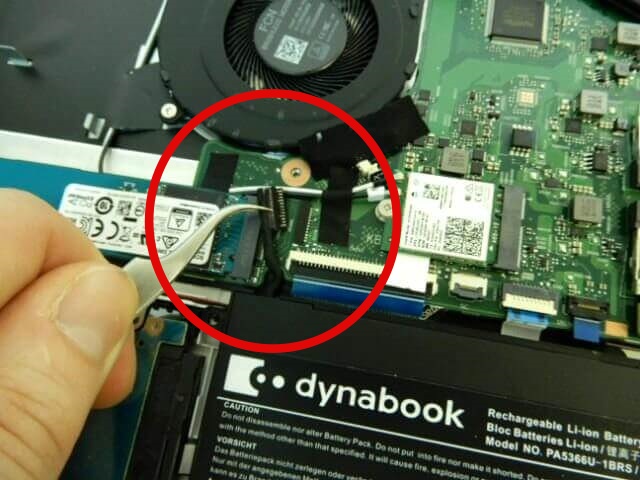

バッテリーのコネクタを取り外し

液晶カバーをスライドさせて取り外し。指で外れます

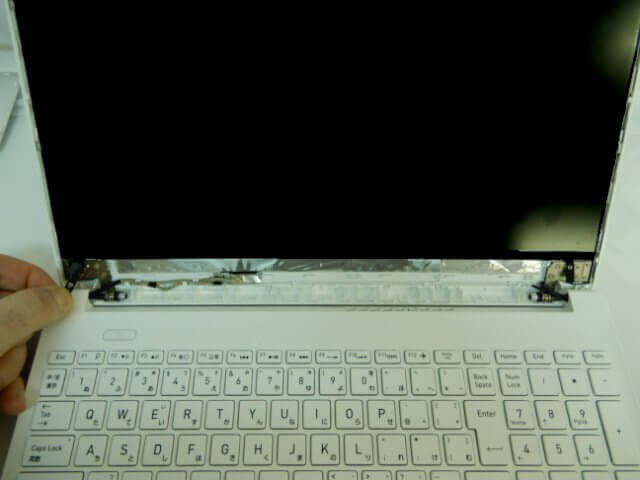

左右下にあるヒンジの上に黒いテープが出ています。これを引き出し

液晶パネルを固定していたテープが外れる

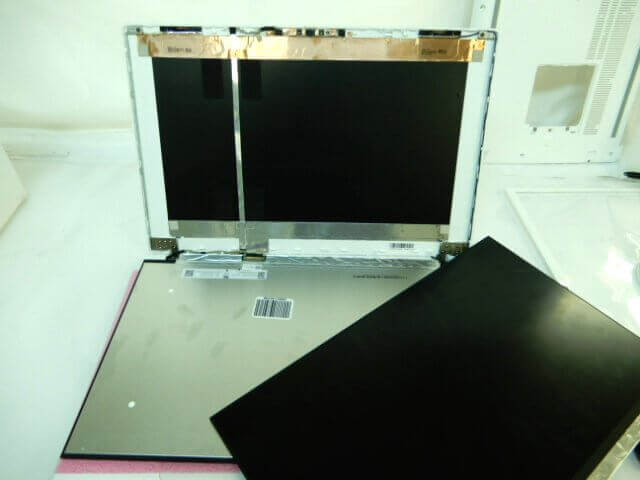

液晶パネルを取り外し

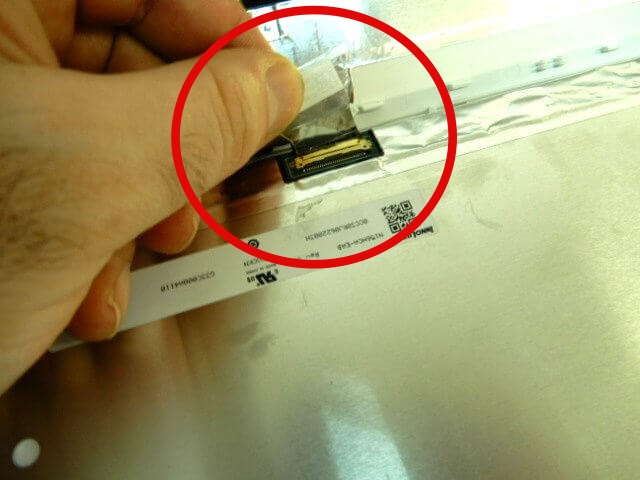

液晶ケーブルを固定しているテープをはがして、ケーブルを取り外し

交換用の液晶パネルを用意

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

C7 C8 C5 C4交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場14,388円~

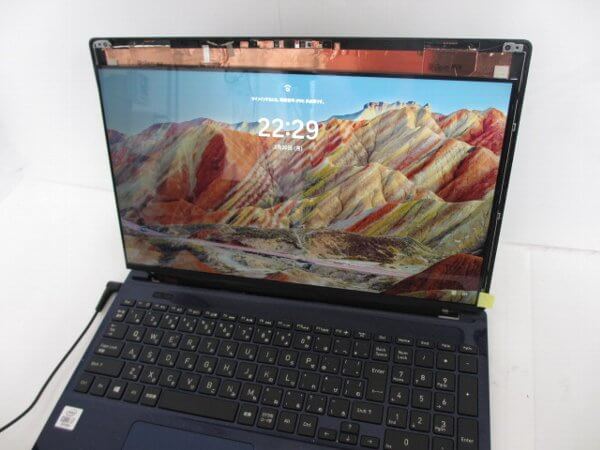

アダプタだけを付けて電源ON。正常表示を確認

液晶のコネクターを絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

バッテバッテリのコネクターを戻します。

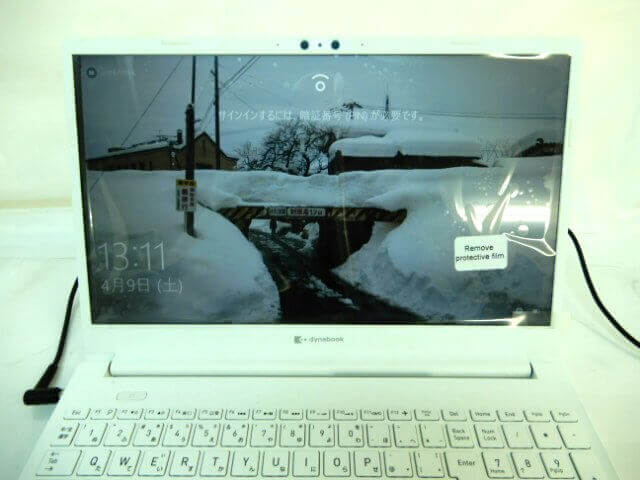

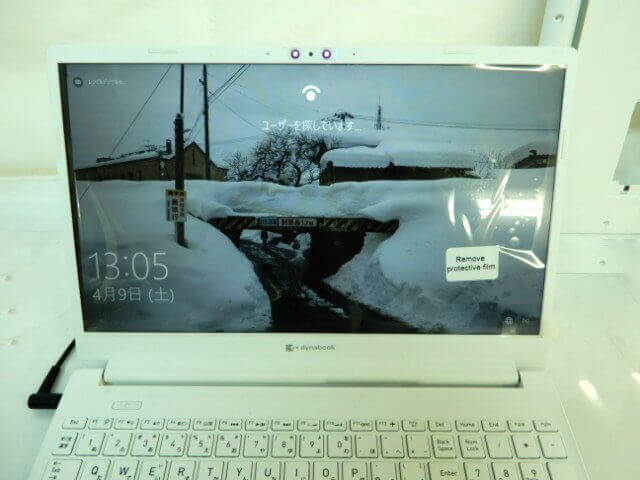

逆の手順で元に戻す。正常に表示されました。
