【　TB67/Nシリーズを分解・液晶パネル交換修理　】

TB67/Nシリーズの液晶パネル修理動画

＊東芝　TB67/NG PTB67NG-SUAと近い構造のdynabook B65の交換動画です。完全には一致しませんが参考としてください。

画面交換の手順

画面が割れています

【関連URL】
　液晶故障の事例と原因

バッテリーを取り外し

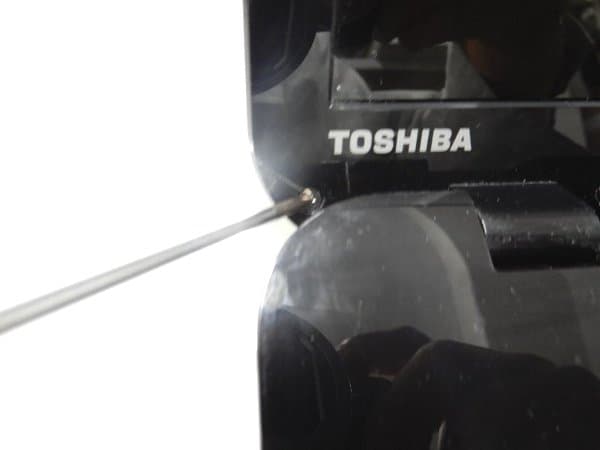

ネジ隠しのカバーを外してネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

ツメを外してフレームを取り外し

液晶パネル固定ネジを取り外し

液晶ケーブルを取り外し

左右のネジを取り外して液晶パネルを取り外し

新しい液晶パネルを用意

交換用液晶パネル

交換用の液晶パネル￥10,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon10,000円

楽天市場15,200円~

Yahooショッピング11,500円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト
液晶ケーブルを固定するテープが再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
