液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
液晶パネル修理動画
画面交換の手順
液晶画面が割れています。
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体カバーのネジ11個を取り外し
バッテリーがモデルにより異なり
ます。GCX83/P
G6/P G8/P G6/V
GZ/HW
ノートパソコン向け(15インチ以下)ドライバー
481円(税込・Amazon自社発送)
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーコネクタを取り外し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

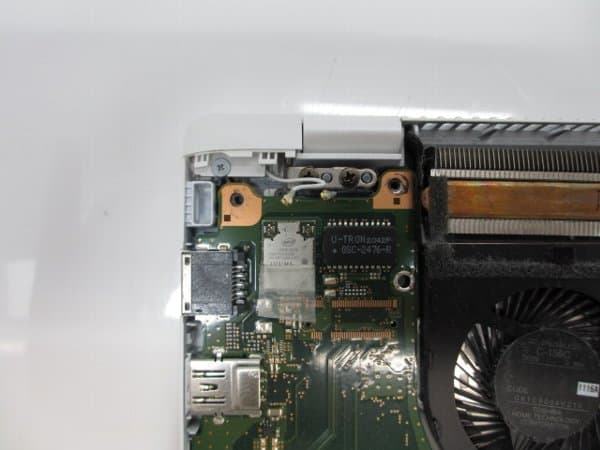

WIFIコネクタ取り外し

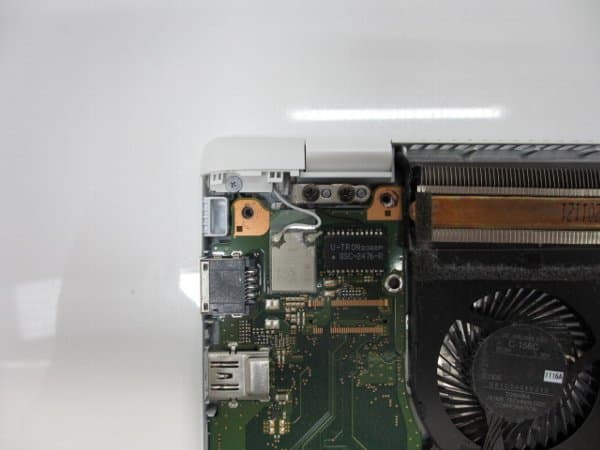

ヒンジ横のカバーを固定するネジを取り外し
ヒンジ固定ネジを取り外し
ヒンジを上に曲げる
液晶ケーブルを取り外し
ヒンジ固定ネジを取り外し。ヒンジを上に曲げる
ヒンジ横のカバーを固定するネジを取り外し
液晶ユニットを引き上げてスライド。ユニットを分離
液晶パネルのヒンジカバーの爪をスライドさせてカバーを取り外し
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
液晶パネルのヒンジカバーの爪をスライドさせてカバーを取り外し
上下左右にある液晶パネルを固定しているテープを引き出し
上
下
掴んだら指で真っ直ぐに引き出し
再利用するため保管
液晶パネルから液晶ケーブルを取り外し。
液晶パネルを取り外し
新しい液晶パネルを準備
仮組の状態で表示をテスト。この時は液晶ケーブルとアダプタのみ接続でも構いません
正常に表示されたら液晶ケーブルには絶縁テープで貼り付け
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
取り外した両面テープを元の位置に貼り付け
液晶カバーに表面テープを貼り付け
逆の手順で組み立て。正常表示されました
