【　東芝 S3/P S6/P S73を分解・液晶パネル交換修理　】

S73/FSの画面交換の手順

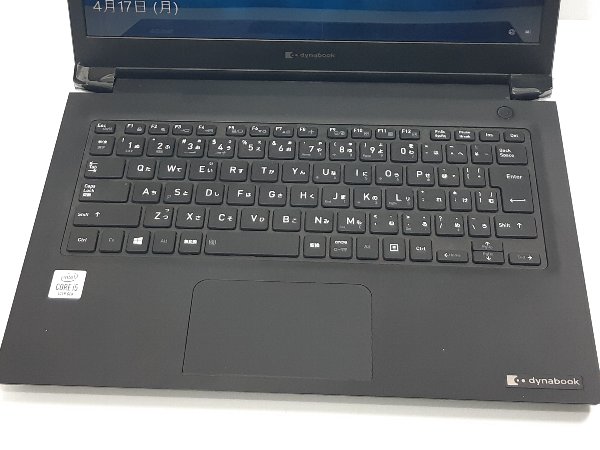

画面の中央下に赤いスジが入ります。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏11個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

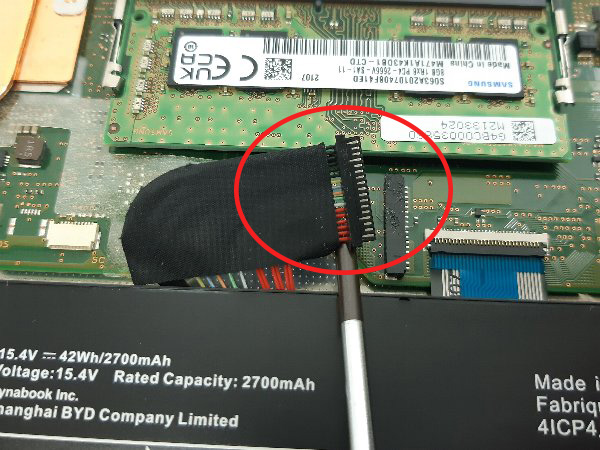

バッテリーコネクタを取り外し

左右のヒンジカバーを外側にスライドして取り外し

液晶カバーの隙間からヘラを入れてスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶ケーブルを取り外し

新しい液晶パネルを用意

液晶パネルを交換

仮組の状態でアダプタだけを接続して表示をテスト

液晶パネルのケーブル固定のため絶縁テープで貼り付け

逆の手順で組み立て。正常表示されました
