【　NEC NM750R NM550R NM150Rを分解・液晶パネル交換　】

パソコン修理・データ復旧専門店　パソコンお直し隊 パソコン修理・データ復旧専門店　パソコンお直し隊

同じ構造のモデル一覧


・型名
NM750 シリーズ：NM750/RAW NM750/RAL NM750/RAG
NM550 シリーズ：NM550/RAW NM550/RAL NM550/RAG
NM150 シリーズ：NM150/RAW

・型番
PC-NM750RAW PC-NM750RAL PC-NM750RAG
PC-NM550RAW PC-NM550RAL PC-NM550RAG
PC-NM150RAW


GN シリーズ　：
GN12T6/RH GN12T7/RH GN12T8/RH GN12T9/RH
GN10S6/RH GN10S7/RH GN10S8/RH GN10S9/RH
GN15C6/TH GN15C7/TH GN15C8/TH GN15C9/TH

その他モデルでも液晶画面のフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認


見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。

今すぐ持ち込み
来店予約フォーム まずは無料で相談
見積依頼フォーム

NEC NM750/RAWの画面交換の手順

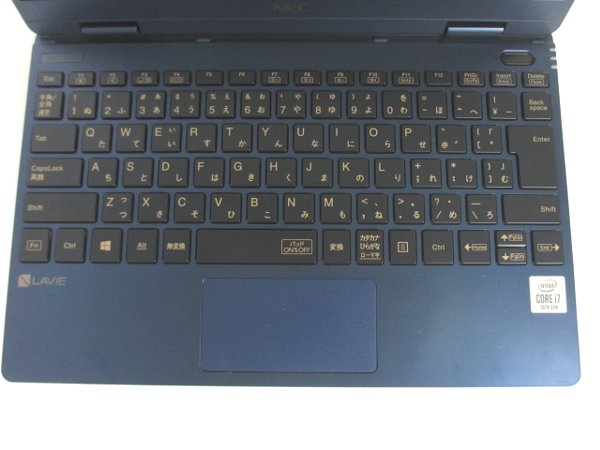

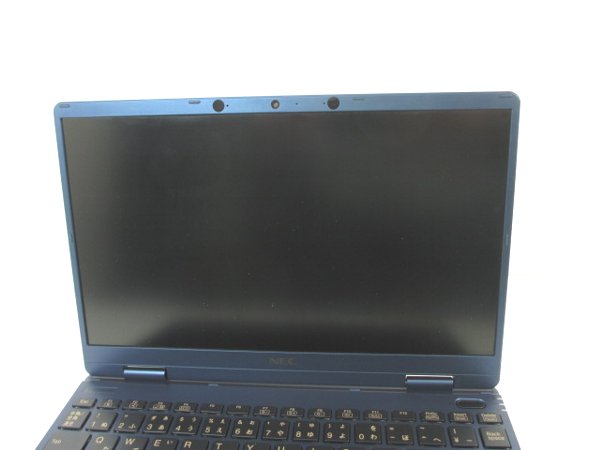

画面が割れて何も見えません

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

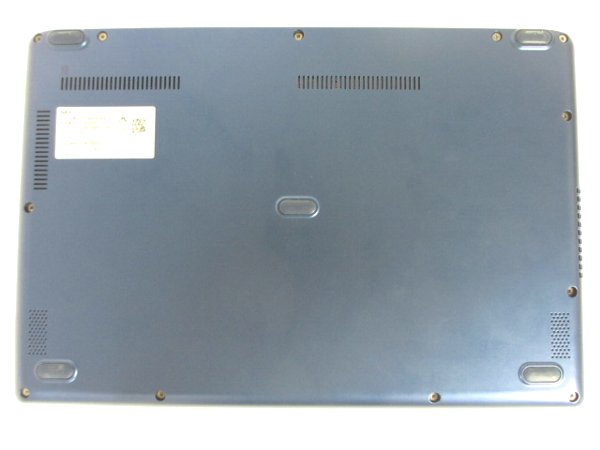

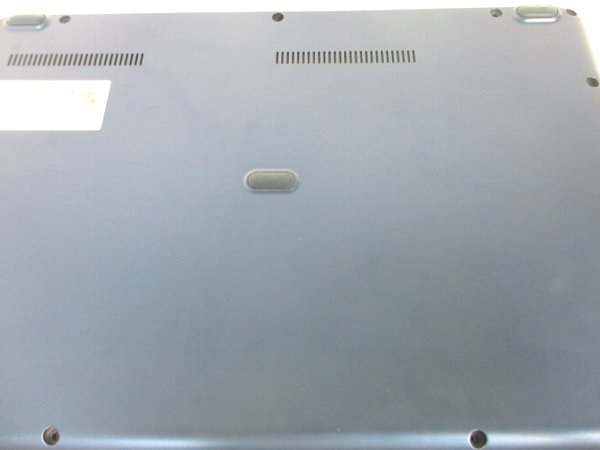

本体カバーをネジ13個を取り外し

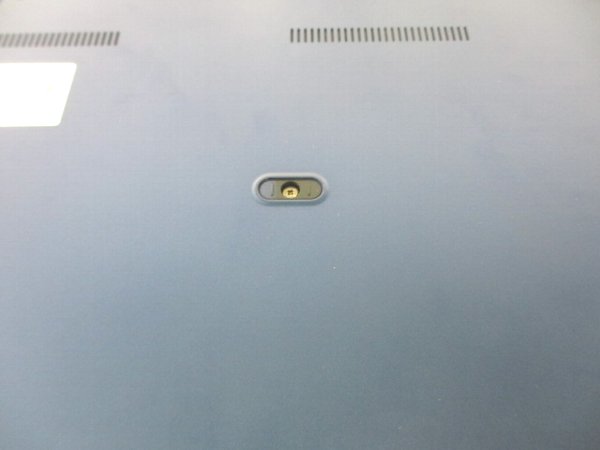

シールの裏にも1つあります


ノートパソコン向け（15インチ以下）ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481円
モノタロウ450円
アスクル481円
楽天市場525円~
Yahooショッピング 625円~
ヤフオク

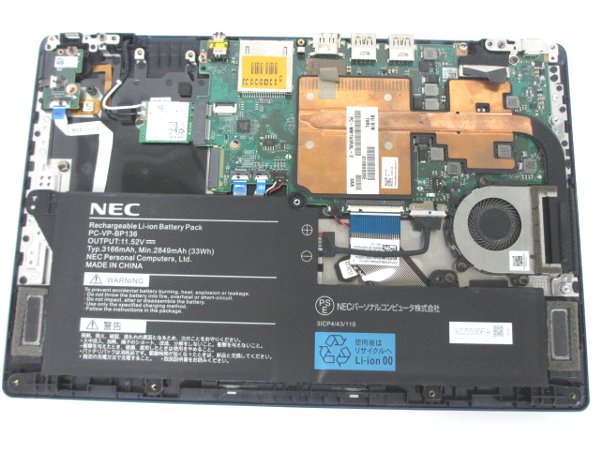

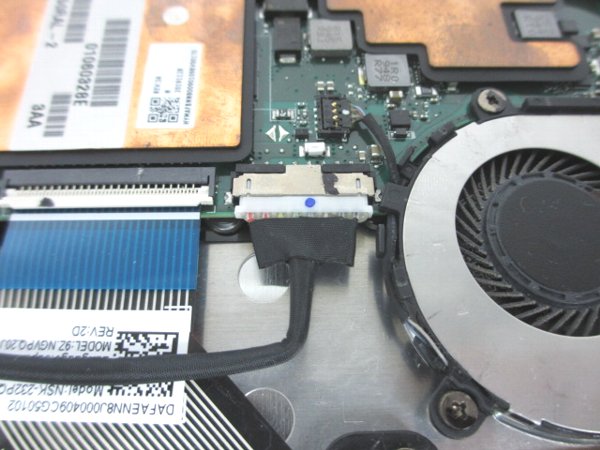

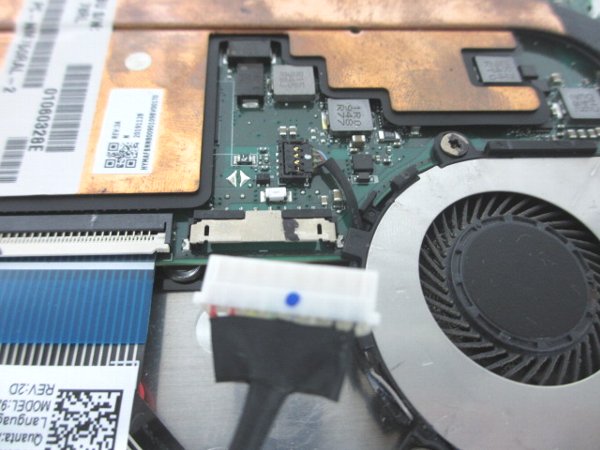

バッテリーを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

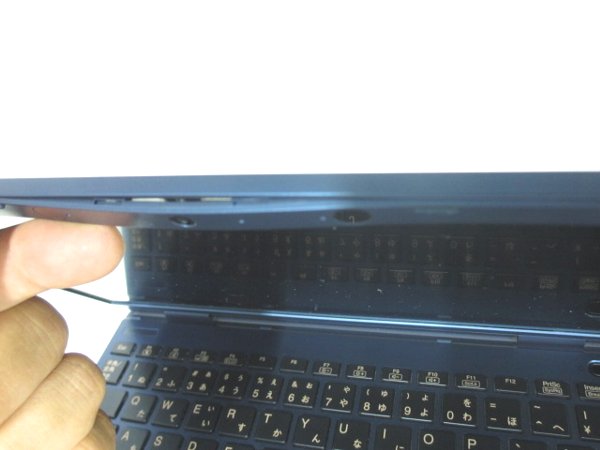

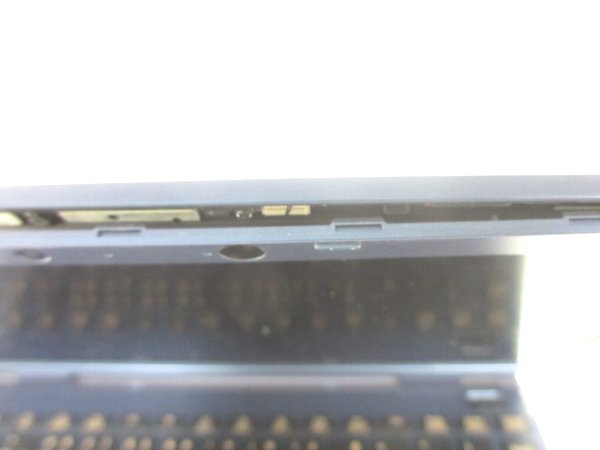

液晶カバーの上下左右の隙間からヘラを入れて横にスライド


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
Amazon67円
モノタロウ79円
アスクル1084円
楽天市場77円~
Yahooショッピング68円~
ヨドバシカメラ74円

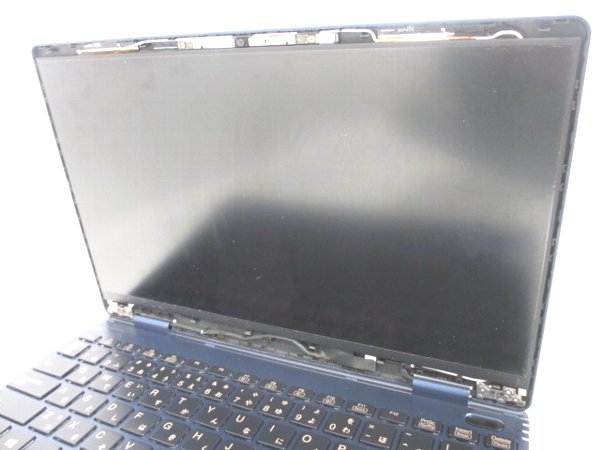

液晶パネルのカバーを取り外し

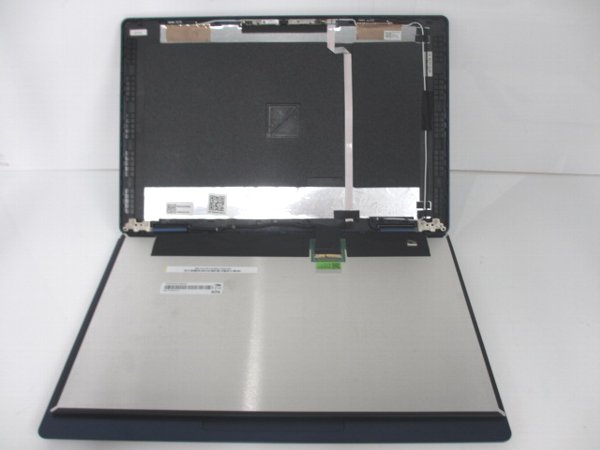

液晶パネルを固定している左右下の両面テープをまっすぐに引き出し

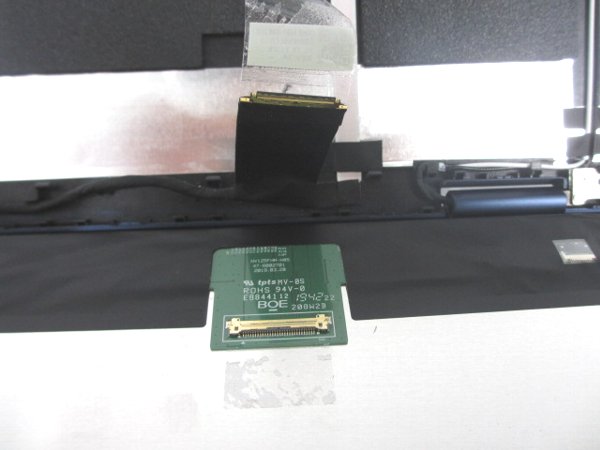

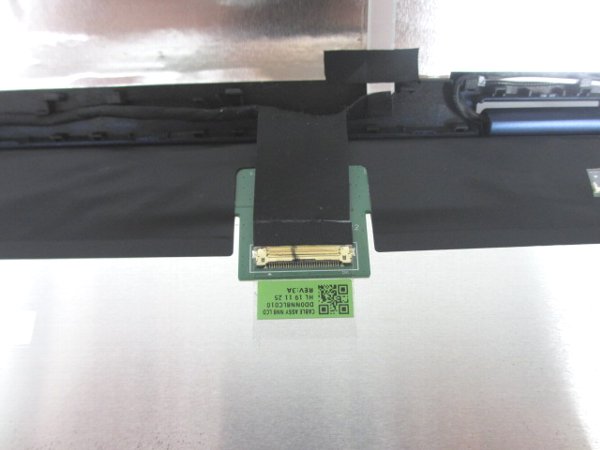

液晶ケーブルを取り外し

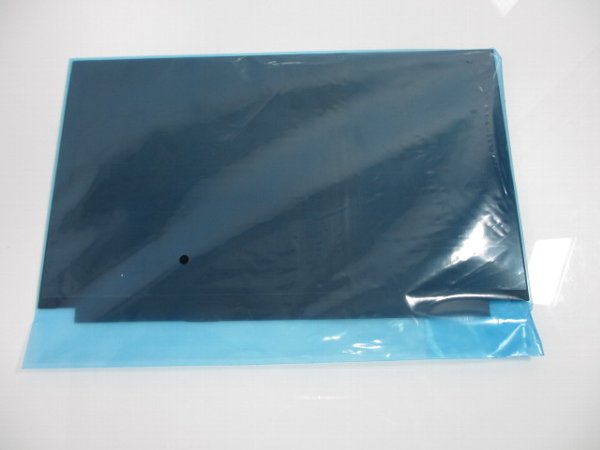

交換用の液晶パネルを準備


【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法


交換用液晶パネル

NM750R NM550R NM150R交換用の液晶パネル￥9,600円（税込）
  • 12.5インチ。表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットがないタイプを選択。
Amazon9,600円
楽天市場11,000円~

逆の手順で元に戻してくみ上げて正常に表示されました。
