【　L406Sを分解・液晶パネル交換修理　】

L406Sの液晶パネル修理動画

※類似モデルの分解動画です。ここまで分解する必要はありません。

L406Sの画面交換の手順

画面は割れていませんが画面に何も表示されません。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

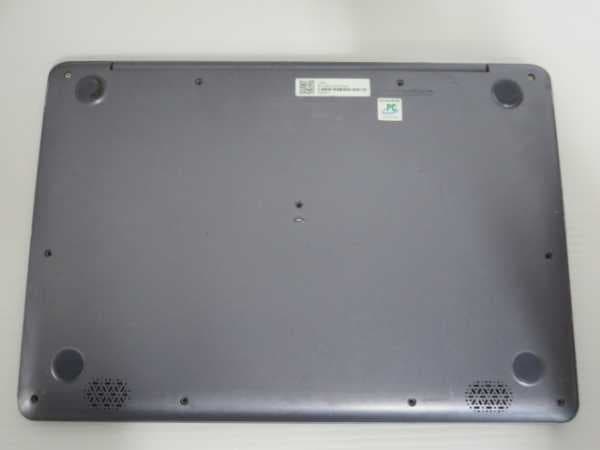

本体裏のネジ11個を取り外し

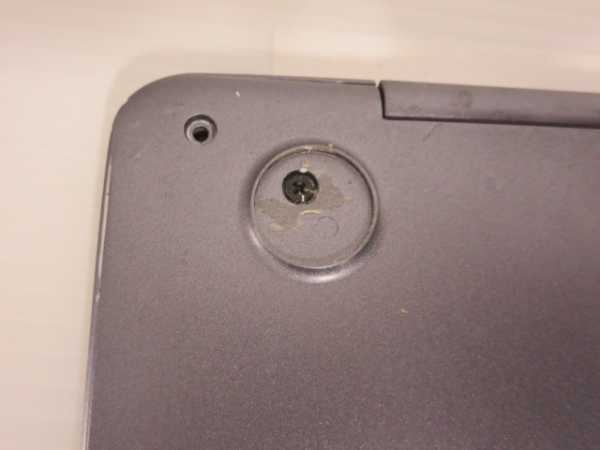

上部左右、ゴムの裏のネジ2つを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

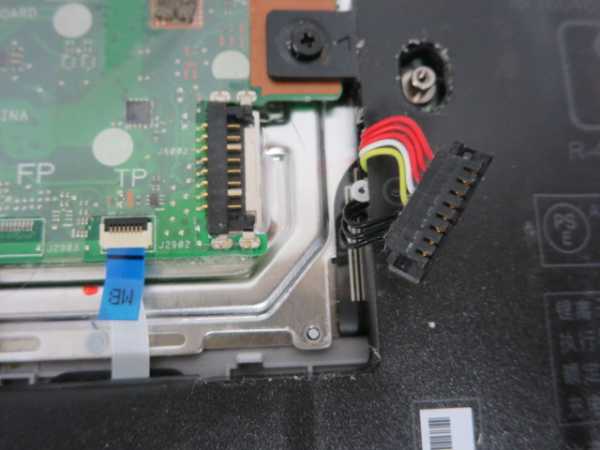

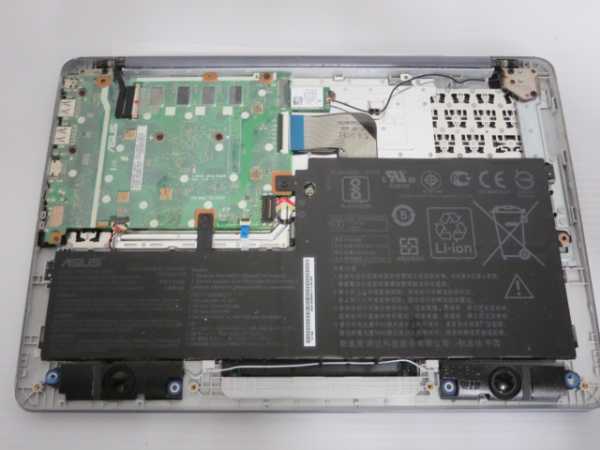

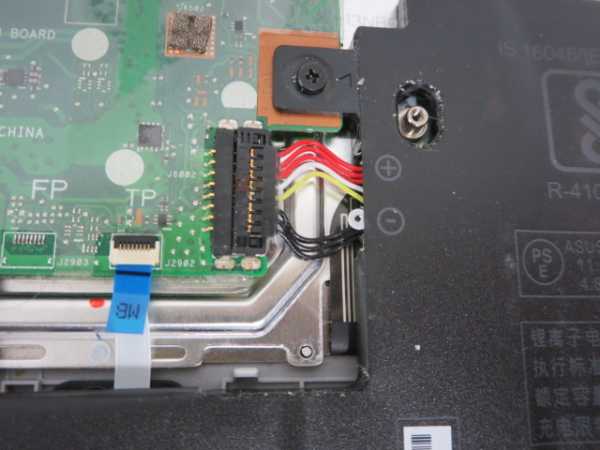

バッテリーコネクタを取り外し

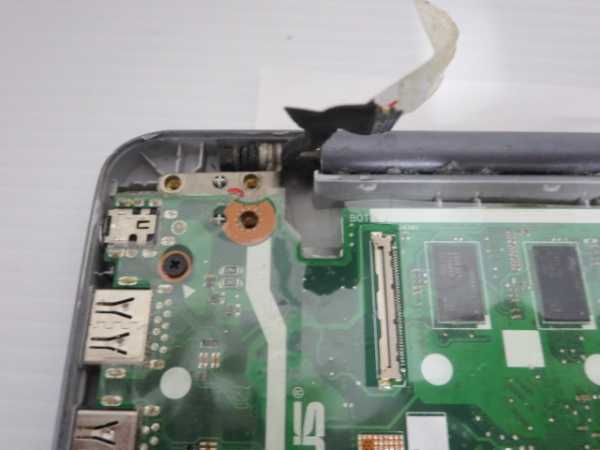

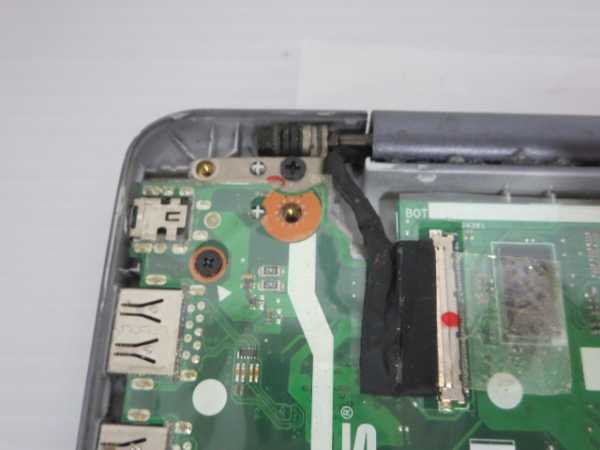

LCDケーブルを取り外し

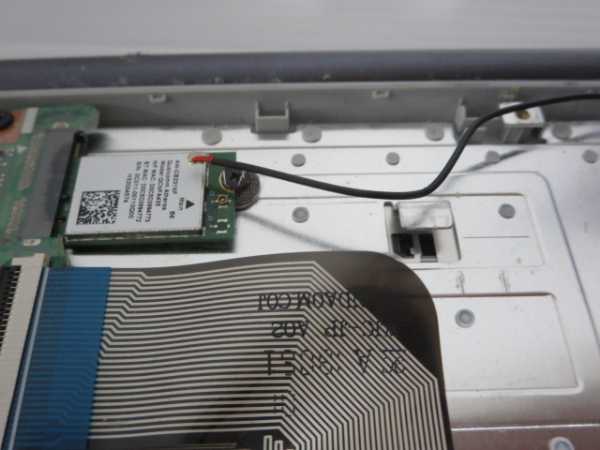

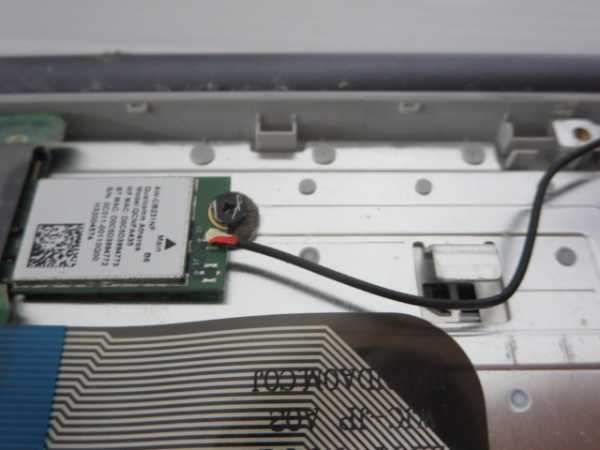

Wi-fiケーブルを取り外し

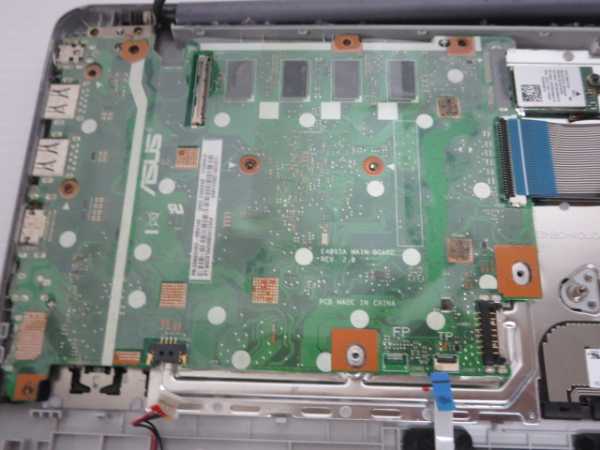

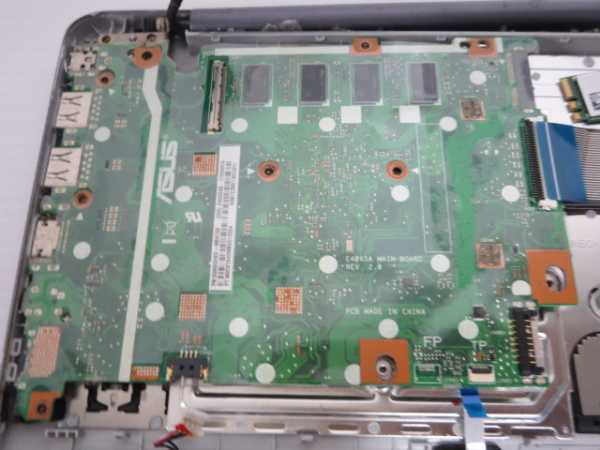

ネジを外してマザーボードを取り外し

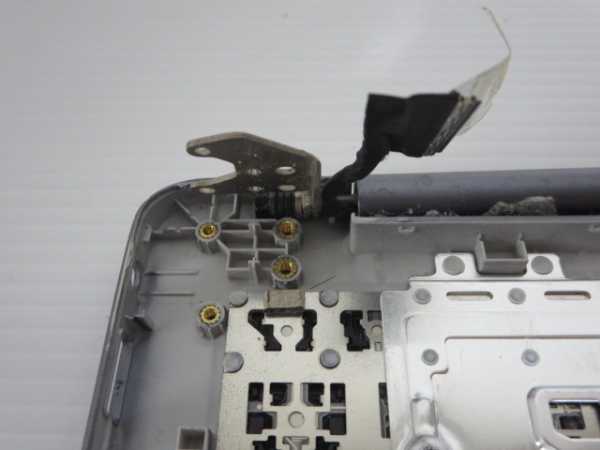

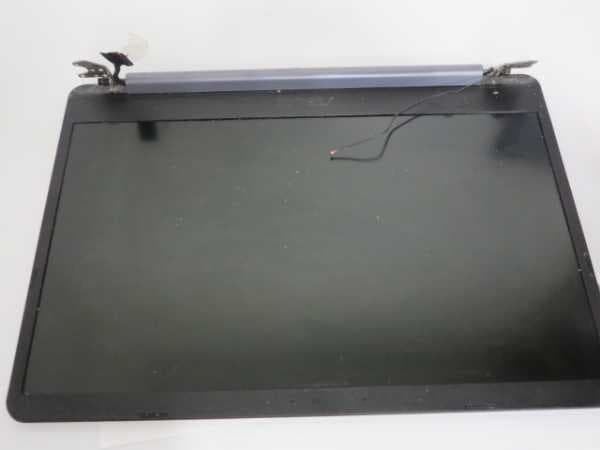

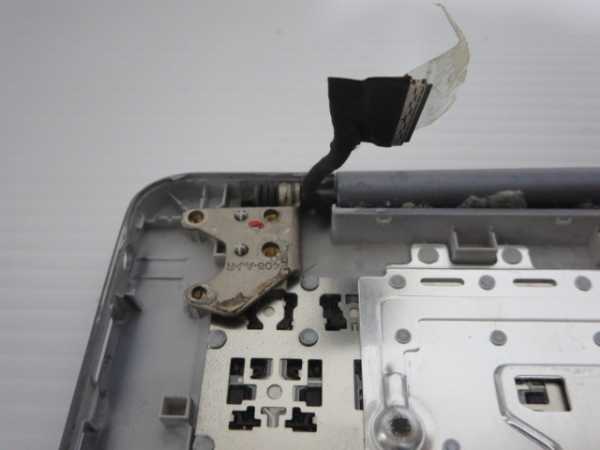

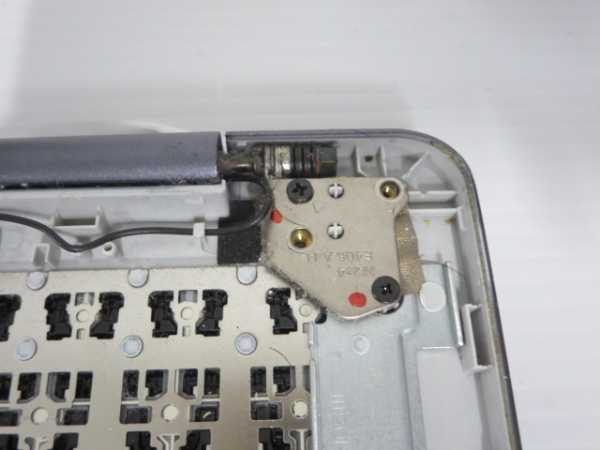

左右のヒンジを固定しているネジを取り外し、液晶ユニットと本体を分離

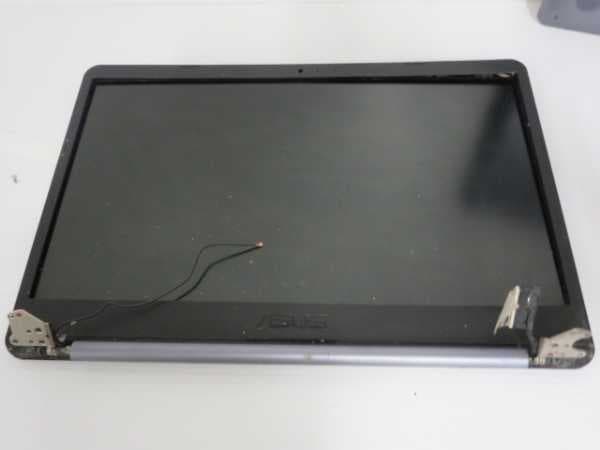

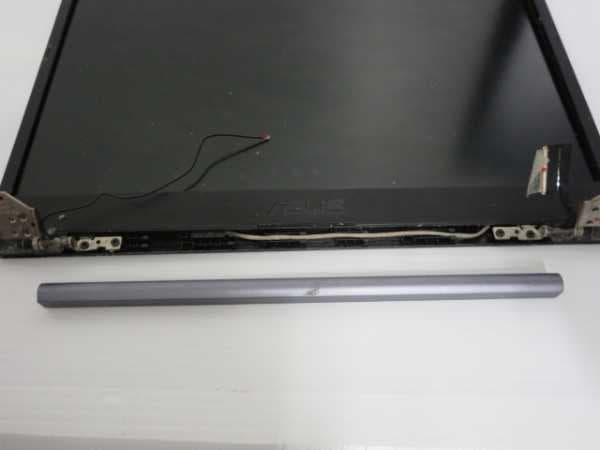

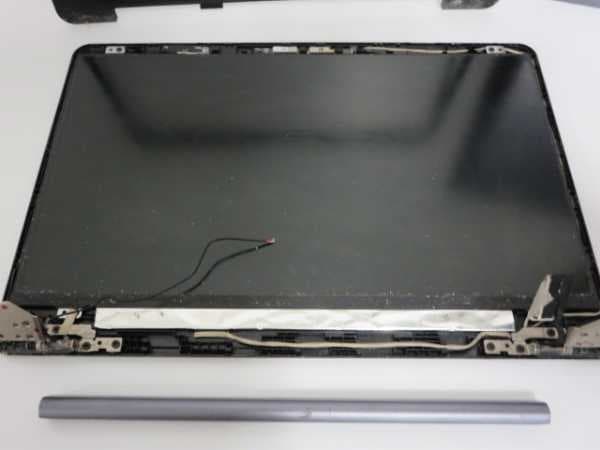

フレームカバーを取り外し

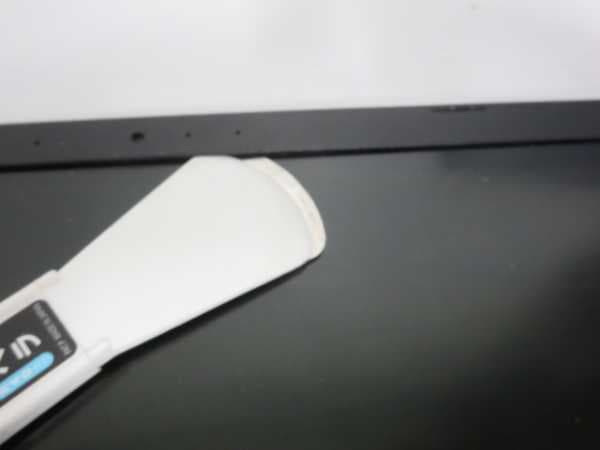

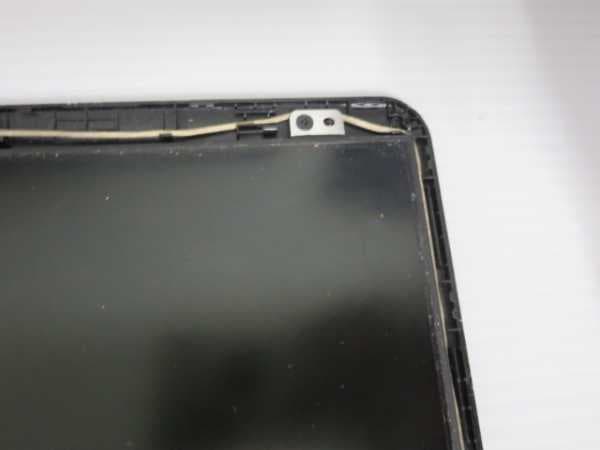

液晶カバーの隙間にヘラを入れてカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルを固定している上下左右のネジを取り外し

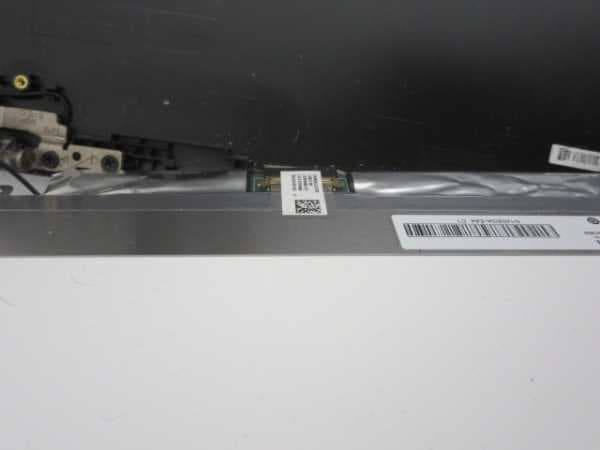

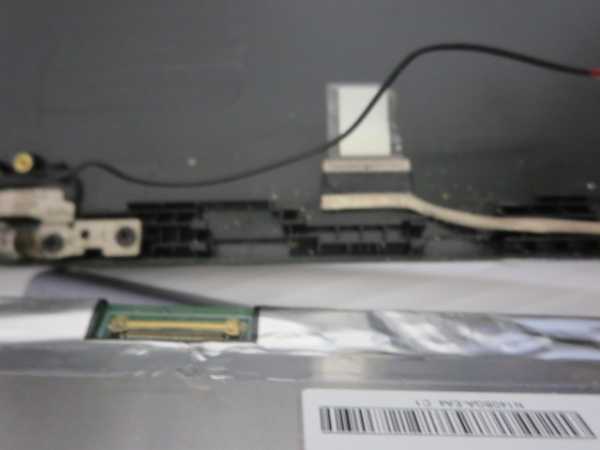

液晶ケーブルを取り外し

新しい液晶パネルを用意

交換用液晶パネル

L406S交換用の液晶パネル￥8,500円（税込）

• 表面が光沢品質。解像度はHD (1366x768) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon8,500円

楽天市場13,178円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

逆の手順で組み立て。正常表示されました
